    智能云控主机DH48用户手册

    产品概述

    云控智能控制主机可通过动能开关或手机控制终端来实现对灯光、电动窗帘、插座、影音设备和场景的控制。通过智能控制系统配置,将接入系统的灯光、插座和智能窗帘融合成场景并存入智能系统,点按动能开关上按键就可以实现场景控制和切换。

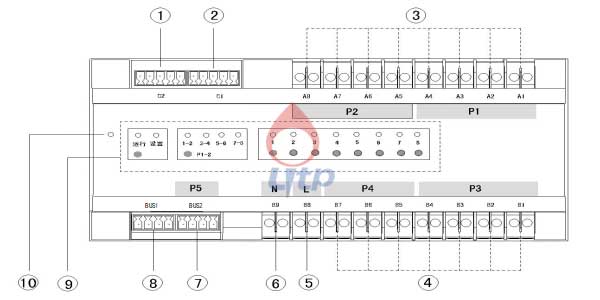

    云控智能控制主机接口说明
    云控智能主机接口说明

    接口说明

    序号接口标识说明
    1C1IO检测口,通过设置可实现联动功能
    2C2IO检测口,通过设置可实现联动功能
    3A1-A88路220V强电输出控制口,最大功率2000W;
    4B1-B77路220V强电输出控制口,最大功率2000W;
    5LAC220V火线输入口
    6NAC220V零线输入口,接入端子2
    7BUS2总线接口,拓展连接其它总线设备
    8BUS1总线接口,连接中控主机、触摸屏等总线设备
    9按键区系统设置和手动控制按键
    10红外学习口红外学习接收口

    安装调试说明

    一、云控主机安装

    云控主机为导轨安装方式,背后带安装卡扣。用螺丝刀轻撬动卡扣,固定在电箱导轨即可。

    二、产品结构及连线

    1、云控主机与中控连接:

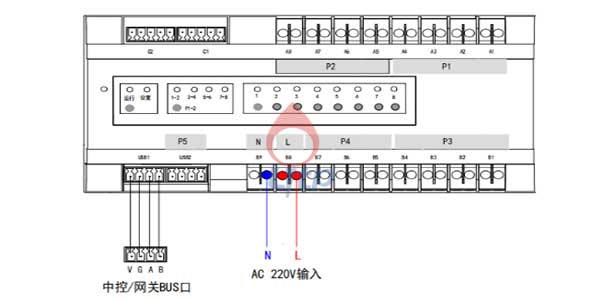

    云控主机与中控连接示意图
    云控主机与中控连接示意图

    注:接线时请务必断开电源,注意安全。

    市电接入说明:如上图所示,AC220V输入零线必须接B9接线口第2个端子,否则设备不工作;220V输入火线接B8的两个端子都可以。

    2、云控主机与自发电动能开关配对

    第一步:按下云控主机“系统设置区”的“设置”键(1-2秒不松手),此时指示灯变成红色。

    第二步:按下“P”按键(此时红色指示灯可以在“1-2”、“3-4”之间切换),通过P键切换至“1-2”指示灯常亮(此时1-8的前4个黑色按键即1-4按键分别对应控制主机上端1-4的4个强电输出口开关;1-8中的后4个黑色按键即5-8按键分别对应控制5-8的4个控制口。)

    第三步:根据自发电开关要控制的端口按下8个中的按键,指示灯变亮,再按下动能开关的按键。

    第四步:将“设置”切换到“运行”,无线对码完成,动能开关就可以控制灯光了。

    说明:一个动能开关控制多路灯,多个控制动能开关控制同一路灯都可以使用上述操作方式。

    3、智能云控主机与窗帘电机配对

    第一步:按下云控主机“系统设置区”的“设置”键(无需长按),此时指示灯变成红色。

    第二步:按下“P”按键,切换到“3-4”。

    第三步:按下电动窗帘电机上的设置按键,直到灯光闪烁,再按下动能开关的任意按键,电机闪烁灯熄灭。

    第四步:将“设置”切换到“运行”,对码完成。

    说明:每台云控主机可以控制8路无线电动窗帘。

    4、智能云控主机红外学码

    第一步:按下“系统设置区”的“设置”按键,待“设置”指示灯闪烁状态时松手。

    第二步:按下触摸屏上面已经编辑好的红外功能按键,例如:空调开、关、制冷、制热等按键,然后用空调遥 控对准红外转发器学习相应的功能。

    说明:“设置”指示灯闪烁状态为红外学习状态,状态保持5分钟自动退出,若未学习完成需再次进入。
