    产品概述
    融合终端主机为简化使用智慧教室、会议室及报告厅等多媒体设备提供了很好的解决方案。它将多种影音信号的选择输出及其多种设备的操作集中在一个控制面板或触摸屏上。操作者通过直观的控制操作,就可以对诸多影音设备进行控制,并能完成影音设备间的信号切换,使之在一个或多个演播设备(如投影机、电视机等)中播出。

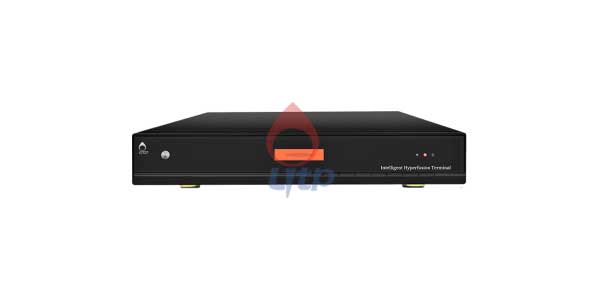

    产品简介
    本系列终端主机在多媒体控制系统的基础上进行重新设计开发,采用工业级别高性能低功耗的ARM/SOC架构处理器,开源稳定的嵌入式操作系统设计开发, 全贴片工艺设计生产,可靠性及稳定性更高;硬件结构采用一体化集成设计,应用简单方便,易于安装部署。具备红外遥控自学习、投影幕布联动、一键开关机、232码和红外控制投影机、灯光窗帘控制等,是个功能比较完全的终端主机。
    接口说明

    智慧教室融合终端主机SM180接口说明

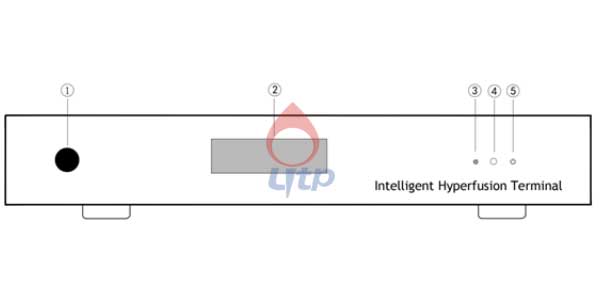

    一、前面板接口说明

    1电源按键设备电源开关按键
    2显示屏主机显示屏
    3运行指示灯正常工作运行时绿灯闪烁,红外学习时常亮
    4红外接收器红外学习接收口
    5电源指示灯电源开关指示灯

    二、后面板接口说明

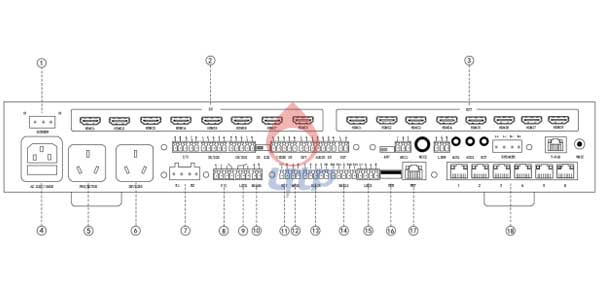

    智慧教室融合终端主机SM180后面接口说明
    序号接口标识说明
    1SCREEN主电动幕的控制线
    2HDMI1-88路HDMI信号输入接口
    3HDMI1-88路HDMI信号输出接口
    4AC220V 50HZ主机电源接口
    5PROJECTOR投影机电源接口
    6DEVICES设备电源接口
    7K1 K2两路扩展接口,最大电流10A,可接副电动幕
    8PC控制外置电脑开关和开机检测
    9LOCK控制讲台门锁,弱电输入输出
    10RS485RS485接口,可外接RS485控制设备
    11RLY定压/定阻选择控制
    12MBUSMBUS总线接口
    13IO&IR3路I/O和1路红外接口
    14RS232232接口,可外接投影机、一体机等232设备
    15LBUSLBUS总线接口,连接物联模块或触控面板
    16USB中控主机升级接口和电脑软件设置及控制
    17NET千兆RJ45网络接口,用于设备联网(调试用)
    181-6以太网交换机端口1-6

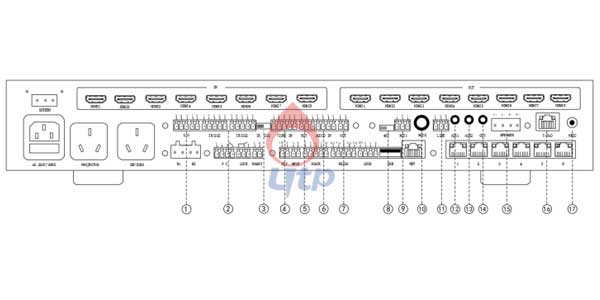

    智慧教室融合终端主机SM180背面说明
    序号接口标识说明
    1I/O外接I/O检测口
    2IR/RS2328路红外或RS232接口
    3IR RS232IR和RS232选择开关
    4VIDEO IN4路普通视频输入接口
    5VIDEO OUT1路普通视频输出接口
    6AUDIO IN4路线性音频输出接口
    7AUDIO OUT1路线性音频输出接口
    848V48V幻像供电开关
    9MIC1话筒平衡输入端口
    10MIC26.5mm话筒输入端口
    11LINE线性音频输入接口
    12AUX13.5mm线性音频输入接口
    13AUX23.5mm线性音频输入接口
    14OUT3.5mm线性音频输出接口
    15SPEAKER音箱接口
    16T-PAD带对讲触控屏接口
    17WMIC天线接口


    安装调试说明
    一、设备调试说明
    1、准备工具及软件:USB数据线(双公头)、USB驱动(USB转RS232驱动)、ECdownW软件包。
    2、调试电脑通过USB连接中控USB(早期调试口为USB-C)接口。

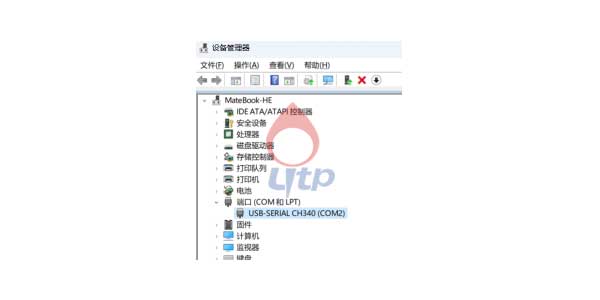

    3、调试电脑安装USB驱动,安装完成后在电脑设备管理器查看是否安装成功。如下图所示

    智慧教室融合终端主机SM180调试

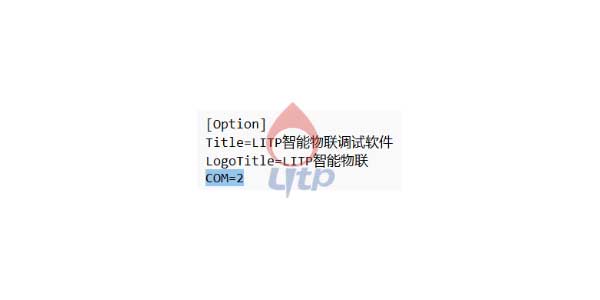

    4、打ECdownW软件根目录,修改“Linfo.ini”配置文件里的“COM=”后的端口值与本机安装后显示的端口一致后保存。如下图所示

    智慧教室融合终端主机SM180设置

    5、打开“ECdownW”软件包,远择连接方式为“USB/232”,点击“连接”按钮,如未报错,表示连接成功;若安装失败,点击连接会弹出“Error opening serial port” 打开串口错误的提示,此时检查端口及连接线。
    6、ECdownW软件说明,此软件主要用来给中控下载指令和参数,将编写好的指令保存至中控主机内。
    (1)、下载指令表:表示下载指令文档LTabCmd1.ini
    (2)、下载场景指令:表示下载场景文档LSceneCmd1.ini
    (3)、下载设备参数:表示下载232码编写文档Lnode1.ini
    下载过程10秒就可以完成,过程种如果没有弹出错误窗口表示下载成功,若下载过程出现错误弹窗则表示对应文档编写有误。
    二、配置中控IP及服务器
    中控出厂默认IP地址,使用WEB浏览器,打开管理IP,可对中控主机进行IP更改及服务器设置。设定好IP地址后在密码输入框输入默认的修改密码,点击保存并重启,重启后新设定IP生效。
    常用指令说明
    在进行中控编程时,使用的指令填写,默认情况下只用到目的类型、目的地址、端口、指令及数据(ECtest软件中涉及的源类型、源地址及源端口无特殊情况说明不用填写)(详情请联系客户工作人员)

    免责申明:如因不可抗力或人为不当使用等原因导致产品无法正常使用,我们将不承担任何责任。但我们将会合理地协助处理,努力降低由此给客户带来的损失。本资料著作权属于广州力扑智能科技有限公司所有,未经书面许可,任何单位或个人不得以任何方式摘录、复制或翻译,侵权必究。

    广州力扑智能科技有限公司拥有最终解释权。
