    红外转发器使用说明

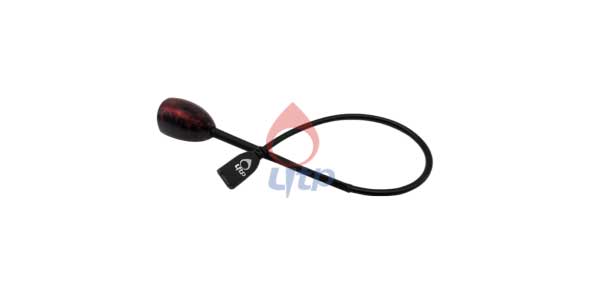

    红外转发器使用说明插图

    产品概述
    红外转发器主要用来控制红外电气设备,如空调、电视等,通过无线传输,把中控、网关及云控主机里的红外码发送至需要控制红外电气设备(例如空调、电视和DVD等)。红外转发器需要直流5V电源供电,将红外发射头放置在被控设备红外接收口附近,待调试好红外信号发射的最佳位置后,将红外发射头固定粘贴至该位置。
    安装调试说明
    一、红外转发器相关指令
    \48H: 红外输出遥控码[通道[1]+位置[1]];
    \49H: 红外学习[类别BIT7/通道L[1]+位置[1]];
    二、红外学习步骤
    第一步:红外转发器供电
    红外转发器连接DC5V电源,供电线为:Micro-B USB线,可用5V充电头供电。转发器是通过无线433协议跟网关或者云控配对。
    第二步:ECtest软件发送指令
    Ectest测试软件发送红外学习”49H”指令,例如现场搭配方案为网关加红外转发器,网关默认地址为3(安装ECtest的电脑需通双公头USB数据线与网关或云控主机USB调试口进行连接并安装USB串口驱动,在ECtest安装根目录下修改COM口为实际接口,准备就绪后选择USB/232点击连接按钮,无异常弹窗提示表示连接成功)。

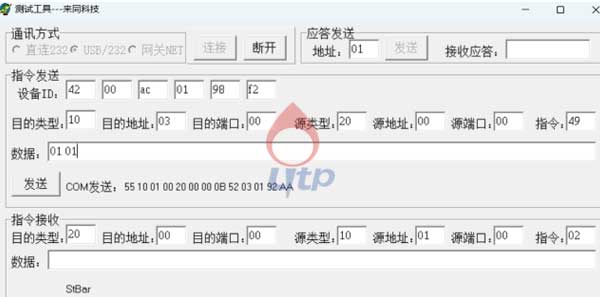

    红外转发器使用说明插图1
    目的类型默认使用10即可
    目的地址填写网关或云控主机地址;网关默认为3,云控主机默认为4;
    目的端口默认使用00即可
    源类型、地址、端口默认无需改变
    指令学习红外数据使用49,发送红外数据使用48;
    数据位101 01第一位01为转发器地址,根据现场转发数据可自定义填写,如01、02、03……;
    数据位201 01第二位01,为数据通道可自定义,保存学习的功能通道,例如空调开学习01,空调制冷模式学习为02;

    第三步:红外转发器学习
    ECtest软件连接后,指令处填写49,数据位根据实际情况填写,如01 01 , 点击打“发送”按钮,红外转发器会长亮蓝灯,此时拿着遥控器对着红外转发器按下需要学习按钮,蓝灯灭掉,表示学习成功。
    第四步:红外转发器数据发送测试
    ECtest软件连接后,指令处填写48,数据位根据实际要测试的功能进行填写,如01 01 学习的为空调开,点击“发送”按钮,此时红外转发器会亮蓝灯一下,同步设备受控,表示学习成功;

    免责申明:如因不可抗力或人为不当使用等原因导致产品无法正常使用,我们将不承担任何责任。但我们将会合理地协助处理,努力降低由此给客户带来的损失。本资料著作权属于广州力扑智能科技有限公司所有,未经书面许可,任何单位或个人不得以任何方式摘录、复制或翻译,侵权必究。

    广州力扑智能科技有限公司拥有最终解释权。
