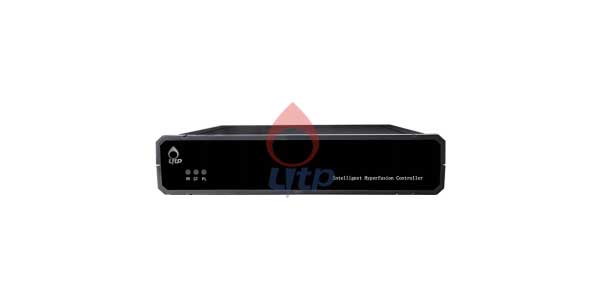

    多媒体中控系统:小型物联主机SMB10产品概述
    多媒体中控系统的小型物联主机为简化使用智慧教室、会议室及报告厅等多媒体设备提供了很好的解决方案。操作者通过直观的控制操作,就可以对诸多设备进行控制。本系列小型物联主机在多媒体控制系统的基础上进行重新设计开发,采用工业级别高性能低功耗的ARM/SOC架构处理器,开源稳定的嵌入式操作系统设计开发, 全贴片工艺设计生产,可靠性及稳定性更高;硬件结构采用一体化集成设计,应用简单方便,易于安装部署。红外遥控自学习、一键开关机、232码和红外控投影机、投影机延时、灯光窗帘控制等功能都具备,是个设计简洁、搭配灵活、功能完全的物联主机。

    多媒体中控系统:小型物联主机SMB10产品概述

    多媒体中控系统:小型物联主机SMB10功能特点
    1、多功能高集成化设计,嵌入式一体设计、采用高性能低功耗嵌入式处理器,集成RS232、红外和LBUS总线接口等,可以搭配各种外设,满足各种物联管理控制需求;
    2、1路USB控制和数据编程接口,3路独立RS232控制端口,1路红外接口,1路LBUS总线接口,1路MODBUS总线端口,3路检测输入接口,1路可控制12V输出;
    3、集成LBUS总线,搭配高清矩阵、智能开关、调光模块、串口模块、控制面板等组成免编程控制系统,带256组场景,整个系统可挂63个模块;
    4、集成电源管理MBUS总线,可扩展时序电源箱,控制各种设备电源及电脑和电子锁开关;
    5、集成1路可编程RS485总线,扩展连接其他协议的物联设备;
    6、内置开关电源:DC12V,功率:50W;
    7、设备支持巡视督导、集中控制管理,可通过平台可查看设备状态以及统一管理操作,减少相关工作人员的工作负担;
    8、可集成网络模块:支持远程集中化可视管理、与远程批处理、支持手机APP远程管理,可采用DHCP技术自动分配IP地址,节省地址空间;

    多媒体中控系统:小型物联主机SMB10选配模块

    后缀模块名称功能说明
    N网络模块支持远程集中化可视管理、与远程批处理、支持手机APP远程管理,支持采用DHCP技术自动分配IP地址,节省IP地址空间;
    W无线物联模块1、采用SUBGHZ低功耗无线联网,无线设备自动搜索自动加入;
    2、可配置多达64个无线物联设备,兼容有线LBUS协议,根据使用环境灵活部署;

    多媒体中控系统:小型物联主机SMB10接口说明

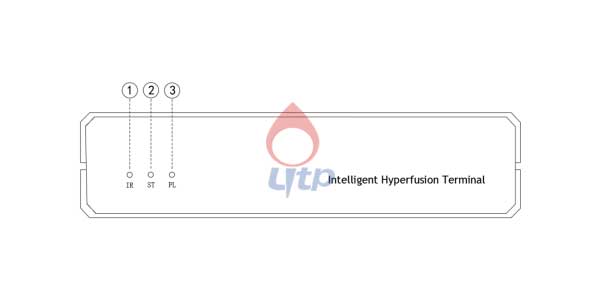

    多媒体中控系统:小型物联主机SMB10前面接口说明
    序号接口标识说明
    1接收器红外学习接收口
    2运行指示灯正常工作运行时绿灯常亮,红外学习时会闪烁
    3电源指示灯电源开关指示

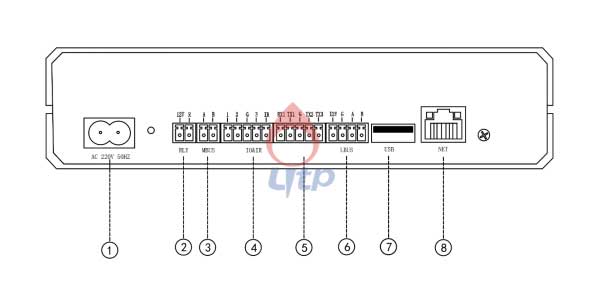

    多媒体中控系统:小型物联主机SMB10后面接口说明
    序号接口标识说明
    1AC 220V220V 电源输入接口
    2RLY定压/定阻选择控制
    3MBUSMBUS总线接口
    4IO&IR3路I/O和1路红外接口
    5RS232232接口,可外接投影机、一体机等232设备
    6LBUSLBUS总线接口,连接物联模块或触控面板
    7USB中控主机升级接口和电脑软件设置及控制
    8NET千兆RJ45网络接口,用于设备联网


    安装调试说明
    一、设备调试说明
    1、准备工具及软件:USB数据线(双公头)、USB驱动(USB转RS232驱动)、ECdownW软件包。
    2、调试电脑通过USB连接中控USB(早期调试口为USB-C)接口。

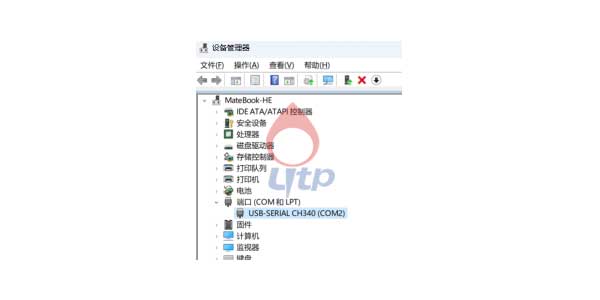

    3、调试电脑安装USB驱动,安装完成后在电脑设备管理器查看是否安装成功。如下图所示

    多媒体中控系统:小型物联主机SMB10安装调试说明

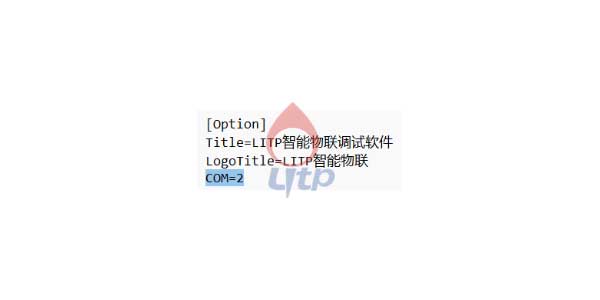

    4、打ECdownW软件根目录,修改“Linfo.ini”配置文件里的“COM=”后的端口值与本机安装后显示的端口一致后保存。如下图所示

    多媒体中控系统:小型物联主机SMB10设备调试说明

    5、打开“ECdownW”软件包,远择连接方式为“USB/232”,点击“连接”按钮,如未报错,表示连接成功;若安装失败,点击连接会弹出“Error opening serial port” 打开串口错误的提示,此时检查端口及连接线。
    6、ECdownW软件说明,此软件主要用来给中控下载指令和参数,将编写好的指令保存至中控主机内。
    (1)、下载指令表:表示下载指令文档LTabCmd1.ini
    (2)、下载场景指令:表示下载场景文档LSceneCmd1.ini
    (3)、下载设备参数:表示下载232码编写文档Lnode1.ini
    下载过程10秒就可以完成,过程种如果没有弹出错误窗口表示下载成功,若下载过程出现错误弹窗则表示对应文档编写有误。
    二、配置中控IP及服务器
    中控出厂默认IP地址为192.168.1.7/255.255.255.0,使用WEB浏览器,打开管理IP(192.168.1.7),可对中控主机进行IP更改及服务器设置。设定好IP地址后在密码输入框输入默认的修改密码(12345678),点击保存并重启,重启后新设定IP生效。(具体参数说明请联系客服)
    多媒体中控系统:小型物联主机SMB10常用指令说明
    在进行中控编程时,使用的指令填写,默认情况下只用到目的类型、目的地址、端口、指令及数据(ECtest软件中涉及的源类型、源地址及源端口无特殊情况说明不用填写)(具体指令说明请联系客服)

    免责申明:如因不可抗力或人为不当使用等原因导致产品无法正常使用,我们将不承担任何责任。但我们将会合理地协助处理,努力降低由此给客户带来的损失。本资料著作权属于广州力扑智能科技有限公司所有,未经书面许可,任何单位或个人不得以任何方式摘录、复制或翻译,侵权必究。

    广州力扑智能科技有限公司拥有最终解释权。
