    安卓刷卡触屏AP10RF

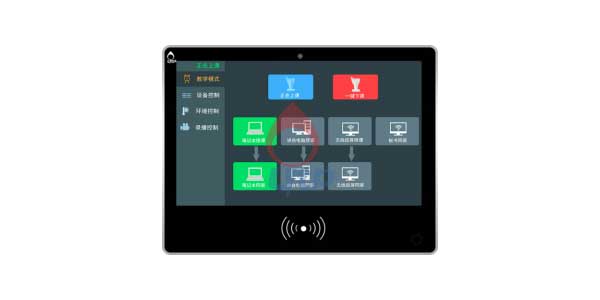

    产品概述
    安卓触摸控制屏AP10C 搭载 Android10 主流操作系统,具有系统版本更高、占用内存更低、运行效率更高等特点。搭配 10.1 寸全视角液晶屏、3 点抗干扰电容触摸,整机静电 ESD 3 级,脉冲群 EFT 3 级,浪涌 3 级。整机全封闭设计, 触摸面 IP65 防尘防水。结构空间占用小,安装简单,适用于平嵌安装,可满足户内、半户外环境下使用。
    接口说明

    安卓刷卡触屏AP10RF接口说明

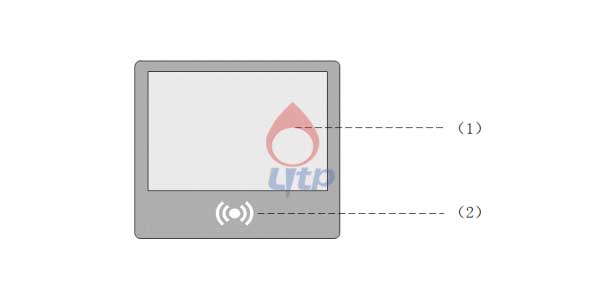

    一、面板区域说明

    序号接口标识说明
    1触摸显示屏触摸显示屏
    2刷卡区感应刷卡

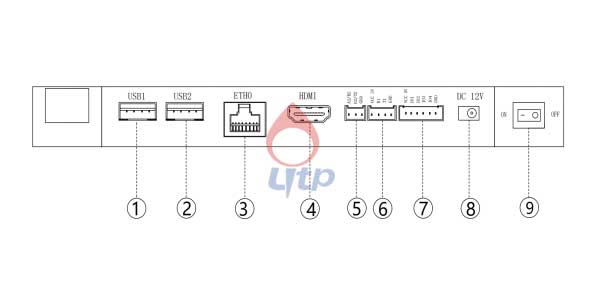

    二、接口说明

    安卓刷卡触屏AP10RF接口标识
    序号接口标识说明
    1USB1通用串行总线1,用于外接鼠标、键盘、U盘等存储设备
    2USB2通用串行总线2,用于外接鼠标、键盘、U盘等存储设备
    3ETH0网口,接入以太网
    4HDMI1高清HDMI信号输出,用于外接显示器
    5串口2A2/R2:485A/接收;B2/T2:485B/发送;GND:地
    6串口1VCC:5V输出; R1:接收;T1:发送;GND:地
    7IO检测口VCC:5V输出;IO1-IO4:检测口;GND:地
    8DC 12V主机电源接口
    9电源开关主机电源开关

    安装调试说明
    一、接线说明
    设备出厂会配备电源,以及通讯线,将安卓屏与中控连接并通电,安卓触摸屏与中控之间有串口通讯及网络通讯两种方式,两种方式所使用线材及接线有所区别,需提前确定好控制方式。
    1、串口通讯:

    安卓刷卡触屏AP10RF安装调试说明

    需要接通电源和出厂配备的3P接线端子如下图,另一端4P凤凰端子按插入方向接入中控LBUS总线接口,线材可通过网线做延长。
    2、网络通讯
    需要接通电源,网线接入网口,再进入安卓屏系统中的以太网选项固定IP,需与中控相同局域网。

    二、设备调试说明
    1、APP安装
    (1)、准备工具及软件:U盘、APP安装包、编写好的配置文件及图片;
    (2)、将APP安装包、编写好的配置文件及图片拷贝至U盘;
    (3)、拷贝好文件的U盘插入触摸屏任意USB接口;

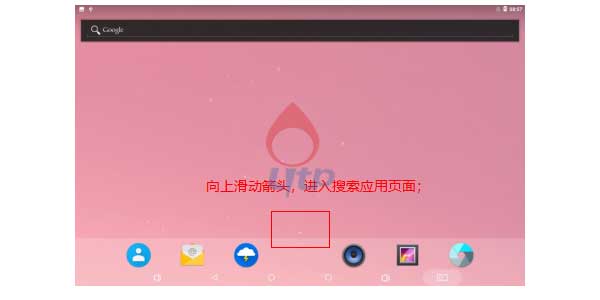

    (4)、触摸屏主页滑动向上箭头,进入搜索应用页面如下图示;

    安卓刷卡触屏AP10RF安装

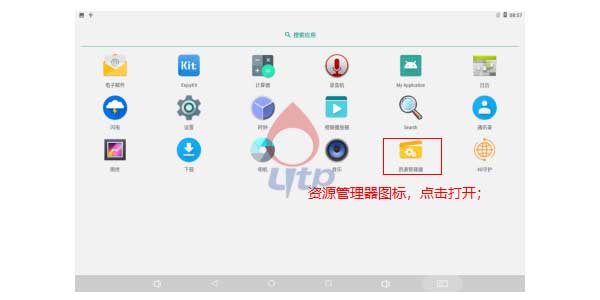

    (5)、点击搜索应用页面“资源管理器”图标,进入资源管理器页面;

    安卓刷卡触屏AP10RF资源管理器

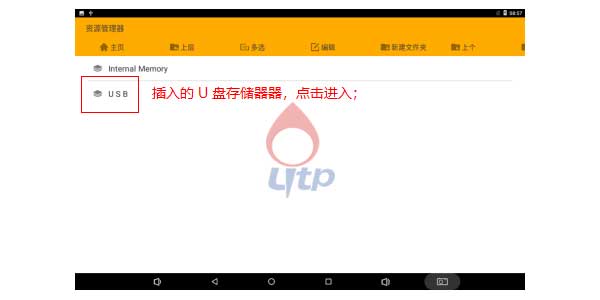

    (6)、资源管理器页面点击“USB”文件夹,进入U盘根目录;

    安卓刷卡触屏AP10RF USB”文件夹
    文件名称说明
    Internal Memory安卓内部存储器
    USB外插USB存储器

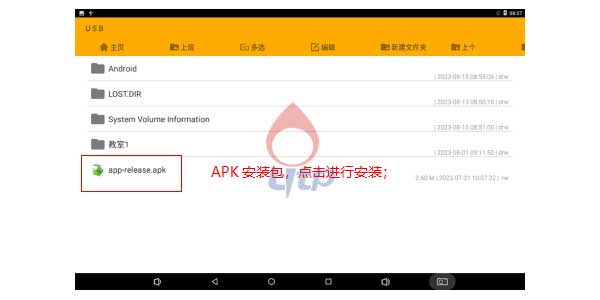

    (7)、在U盘内找到拷贝进去的的APP文件,点击”app-releast.apk”安装包,进行应用安装;

    安卓刷卡触屏AP10RF应用安装

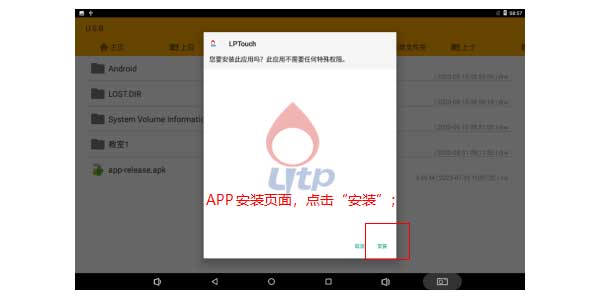

    (8)、在弹出的“LPTouch”APP安装页面点击“安装”按钮,对应用进行安装操作;

    安卓刷卡触屏AP10RF安装操作

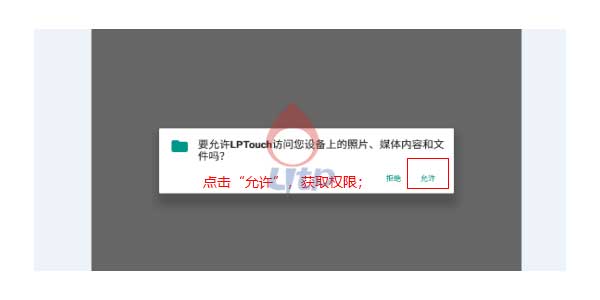

    (9)、APP安装完成后按提示点击“打开”按钮,因首次运行需获取权限及生成配置文件,按提示点击允许即可;

    安卓刷卡触屏AP10RF配置文件

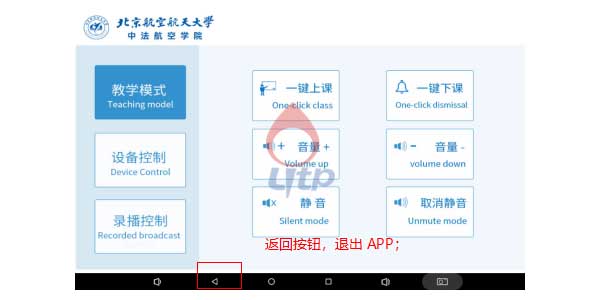

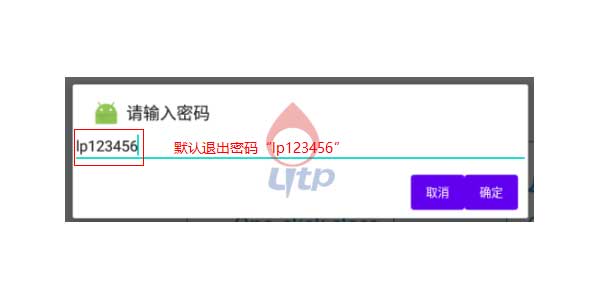

    10、APP安装完成,自动进入操作页面,点击“返回”按钮,输入默认退出密码“lp123456”,退出应用(若导航栏已隐藏,此时若要退出APP需插入USB鼠标并点击鼠标右键进行退出)。

    安卓刷卡触屏AP10RF操作页面
    安卓刷卡触屏AP10RF操作界面

    2、配置文件更换

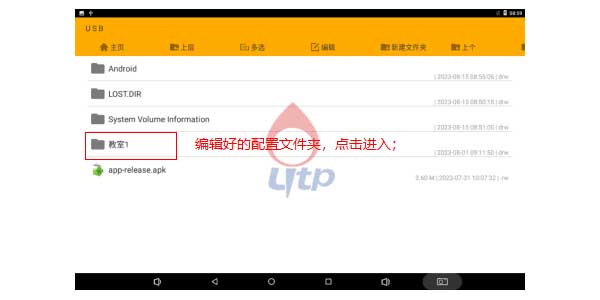

    (1)、打开资源管理器进入U盘根目录,进入提前拷贝的配置文件夹,如下图“教室1”文件夹,点击进入文件夹目录;

    安卓刷卡触屏AP10RF配置文件更换

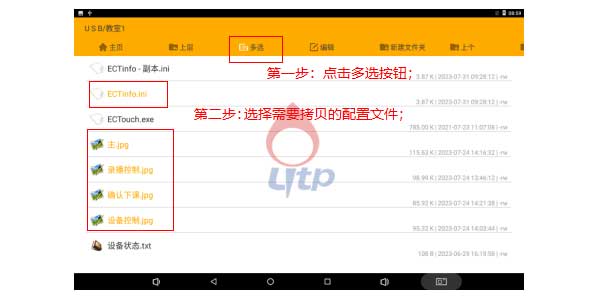

    (2)、进入“教室1”文件夹后,点击“多选”按钮,依次选择“ECTinfo.ini”配置文件及目录内其它jpg图片文件(文件被选择后,文件名称由黑色字体变为橙色字体),如下图所示

    文件名称说明
    ECTinfo.iniAPP配置文件,含按钮坐标、发送指令等
    ****.jpgAPP页面显示图片,需全部拷贝;
    安卓刷卡触屏AP10RF教学系统配置

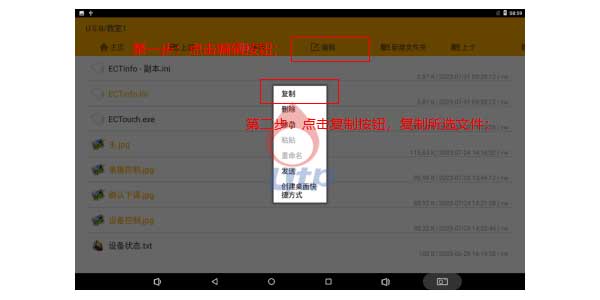

    (3)、选择要复制的文件后,点击“编辑”按钮,在弹出的按钮框点击“复制”按钮,复制所选文件;

    安卓刷卡触屏AP10RF安装操作过程

    (4)、复制文件后,点击打击当前页面的“主页”按钮,返回资源管理器主页系统存储器选择页面;

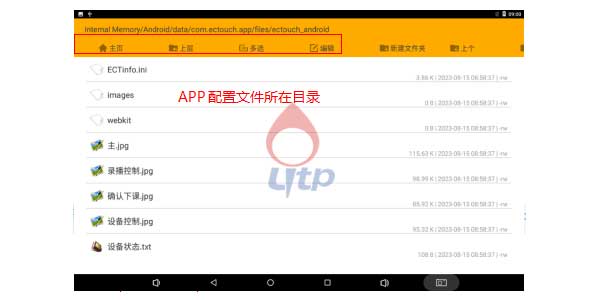

    (5)、依次顺序点击Intrnal Memory、Android、data、com.ectouch.app、files、ectouch_android进入APP配置文件存储文件夹

    安卓刷卡触屏AP10RF安装步骤过程

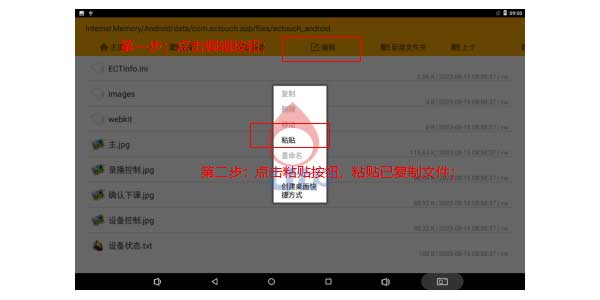

    (6)、点击“编辑”按钮,在弹出的按钮框点击“粘贴”按钮,粘贴过程中,会提示文件已存,此时选择“覆盖”即可;

    安卓刷卡触屏AP10RF软件安装过程

    3、ECTinfo.ini配置文件说明
    LPTouch安卓应用运行需使用配置文件目录下的“ECTinfo.ini”配置文件,此配置文件下存储应用对外发送的通讯方式、端口、相应指令等,若要对具体指令进行调整,需对“ECTinfo.ini”相应字段进行更改及编写。(具体编程/参数字段说明/及事例展示,可以联系客服人员)
