    智慧教室:TH10C可编程触摸屏
    智慧教室触摸屏TH10C

    一、产品概述

    智慧教室触摸控制屏TP10C 采用嵌入式操作系统,具有启动速度快、占用内存更低、运行效率更高等特点。搭配 10.1 寸全视角液晶屏、3 点抗干扰电容触摸,整机静电 ESD 3 级,脉冲群 EFT 3 级,浪涌 3 级。整机全封闭设计,结构空间占用小,安装简单,适用于平嵌/挂墙安装,可满足户内、半户外环境下使用。

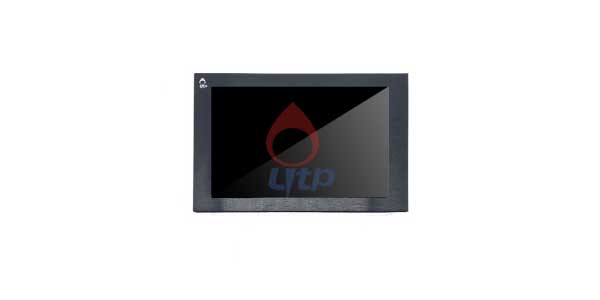

    智慧教室触摸屏系列

     二、安装调试说明

    2.1、接口说明

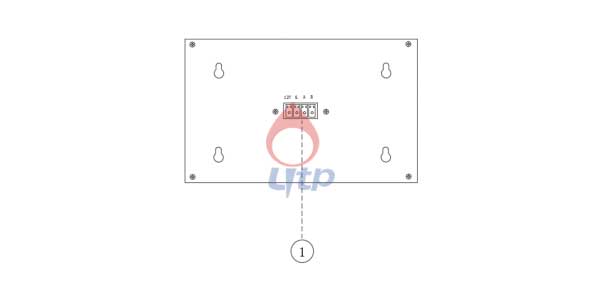

    智慧教室触摸屏TH10C接口说明
    序号接口标识说明
    1LBUSLBUS总线接口,连接物联模块或触控面板引脚:1、12V;2、地;3、LBUS-A;4、LBUS-B

    2.2、产品结构及连线

    智慧教室触摸屏与云控、中控主机及网关均可直接连接使用,触摸屏LBUS口直接对应连接中控、云控主机及网关的LBUS口即可,两端按12V、G、A、B对应连接,多个物联设备连接建议使用手拉手方式。

    2.3、编程软件说明

    触摸屏编程软件是一款串口屏开发调试软件,集成 “虚拟串口屏”模拟仿真器,终身免费使用。用户新建工程后,导入设计好的美工图片,然后对每个画面中的按钮和其它控件进行配置,模拟仿真正确后,最后将整个工程下载到串口屏中。软件界面如图所示

    智慧教室触摸屏TH10C软件界面

    任何用户只需要 3 个步骤,即可 30 分钟内完成复杂的人机交互设计。

    1、第一步:准备美工素材。

    安排美工人员将开机画面、文本背景、按钮图标和提示框等产品所需图片设计好。

    2、第二步:利用配套的触摸屏编程软件进行画面编辑、脚本编写、控件配置和图片下载。

    首先利用配套的触摸屏编程软件,将预先设计好的美工图片进行界面排版和控件配置,然后运行 “虚拟串口屏”进行模拟仿真,最后可以通过 SD/UART(视不同型号硬件配置)将整个工程下载到串口屏内部存储器中。PC 软件会对工程中的每个画面、图片和控件分配一个唯一的 ID 号。用户还可以通过上位机内嵌的脚本编辑器编写所需的逻辑控制和算法,减少屏幕和主板的通讯频率。

    3、第三步:用户单片机监听和发送相应的串口指令控制画面显示。

    工程下载到屏内后,一旦按下画面某个按钮,用户 MCU 串口就会收到屏幕上传的按钮ID 信息或坐标值。通过对 ID 号进行解析,用户即可获取当前按钮的画面位置和功能属性, 这样就可以控制相关外围设备动作或画面更新显示。

    2.4、触摸屏程序更新

    1、准备Micro SD卡及读卡器

    建议使用金士顿SD卡,容量建议小于 <= 16G,格式化为FAT32格式;

    2升级步骤说明

    (1)、将收到的更新文件 “SD_PACKET”解压拷贝至内存卡根目录;

    (2)、屏幕断电

    (3)、将SD卡插入串口屏的SD卡的槽里

    (4)、屏幕上电,自动进入下载页面

    (5)、下载完成后,屏幕会显示‘update finished’,并自动加载工程页面,将移除SD卡即可
