    智慧教室TH7C可编程触摸屏

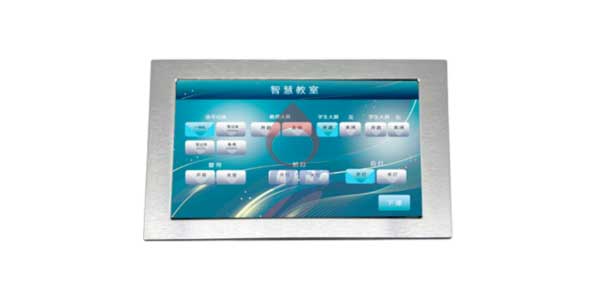

    智慧教室触摸屏

    产品概述
    智慧教室7寸触摸屏可编程触摸屏控制系统是最新开发的高科技产品。此产品专为智能控制系统量身定制,是继面板控制和计算机控制之后的第三种控制方式,既有简单面板所无法达到的灵活性,又有计算机所欠缺的实时性和可靠的稳定性,是理想的升级换代产品。7寸触摸屏采用了LCD和触摸屏作为显示和控制接口,所有界面全部是图形用户界面(GUI),用户只须用手指点选显示的按钮即可完成操作,十分直观简便。7″的可视面积和800*600的点阵解析度使图形显示得十分清晰,再加上65536种颜色,可以显示更多更细致的图片,色彩亮丽。由于有了高亮度的背光,用户即使在明亮的地方也可以清楚地看到整个画面。输入设备触摸屏具有良好的灵敏度,使用户的操作流畅自如。

    安装调试说明
    一、接口说明

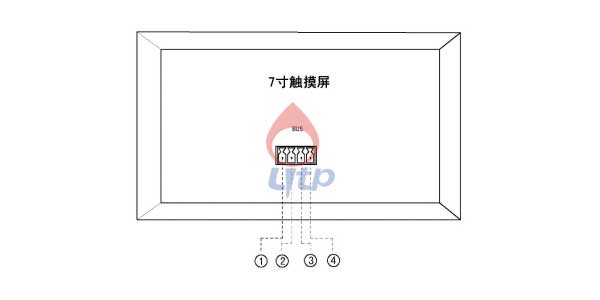

    智慧教室TH7C可编程触摸屏接口说明

    引脚 名称 说明
    ① VCC 电源12V
    ② GND 接地
    ③ A LBUS-A数据传输
    ④ B LBUS-B数据传输

    二、产品结构及连线
    触摸屏与云控、中控主机及网关均可直接连接使用,触摸屏BUS口直接对应连接中控、云控主机及网关的LBUS口即可,两端按12V、G、A、B对应连接,多个物联设备连接建议使用手拉手方式,连接方式如下图触摸屏与云控主机连接。

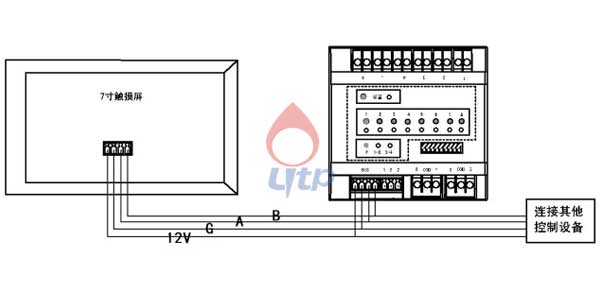

    智慧教室TH7C可编程触摸屏产品结构及连线

    三、编程软件说明
    触摸屏编程软件是一款串口屏开发调试软件,集成 “虚拟串口屏”模拟仿真器,终身免费使用。用户新建工程后,导入设计好的美工图片,然后对每个画面中的按钮和其它控件进行配置,模拟仿真正确后,最后将整个工程下载到串口屏中。软件界面如图所示

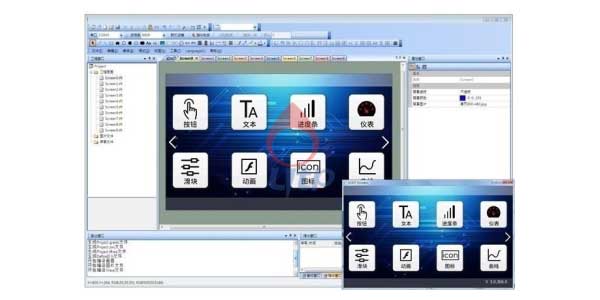

    智慧教室触摸屏TH7C软件界面

    任何用户只需要 3 个步骤,即可 30 分钟内完成复杂的人机交互设计。
    第一步:准备美工素材。
    安排美工人员将开机画面、文本背景、按钮图标和提示框等产品所需图片设计好。
    第二步:利用配套的触摸屏编程软件进行画面编辑、脚本编写、控件配置和图片下载。
    首先利用配套的触摸屏编程软件,将预先设计好的美工图片进行界面排版和控件配置,然后运行 “虚拟串口屏”进行模拟仿真,最后可以通过 SD/UART(视不同型号硬件配置)将整个工程下载到串口屏内部存储器中。PC 软件会对工程中的每个画面、图片和控件分配一个唯一的 ID 号。用户还可以通过上位机内嵌的脚本编辑器编写所需的逻辑控制和算法,减少屏幕和主板的通讯频率。
    第三步:用户单片机监听和发送相应的串口指令控制画面显示。
    工程下载到屏内后,一旦按下画面某个按钮,用户 MCU 串口就会收到屏幕上传的按钮ID 信息或坐标值。通过对 ID 号进行解析,用户即可获取当前按钮的画面位置和功能属性, 这样就可以控制相关外围设备动作或画面更新显示。
    四、屏幕程序界面下载
    1、准备Micro SD卡及读卡器
    建议使用金士顿SD卡,容量建议小于 <= 16G,格式化为FAT32格式;
    2:升级步骤说明:
    (1)、将收到的更新文件 “SD_PACKET”解压拷贝至内存卡根目录;
    (2)、屏幕断电
    (3)、将SD卡插入串口屏的SD卡的槽里
    (4)、屏幕上电,自动进入下载页面
    (5)、下载完成后,屏幕会显示‘update finished’,并自动加载工程页面,将移除SD卡即可

    免责申明:如因不可抗力或人为不当使用等原因导致产品无法正常使用,我们将不承担任何责任。但我们将会合理地协助处理,努力降低由此给客户带来的损失。本资料著作权属于广州力扑智能科技有限公司所有,未经书面许可,任何单位或个人不得以任何方式摘录、复制或翻译,侵权必究。
