    智能云控主机DH85
    智能云控主机DH85

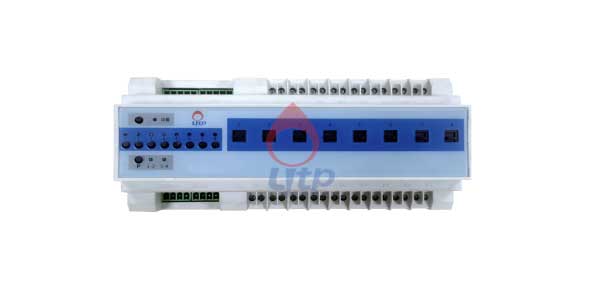

    产品概述
    云控智能控制主机可通过动能开关或手机控制终端来实现对灯光、电动窗帘、插座、影音设备和场景的控制。通过智能控制系统配置,将接入系统的灯光、插座和智能窗帘融合成场景并存入智能系统,点按动能开关上按键就可以实现场景控制和切换。
    安装调试说明
    一、云控主机安装
    云控主机背后有卡扣,用螺丝刀轻轻撬动卡扣。固定在电箱的导轨上面即可(如下图)。
    二、产品结构及连线
    注:接线时请务必断开电源,注意安全。

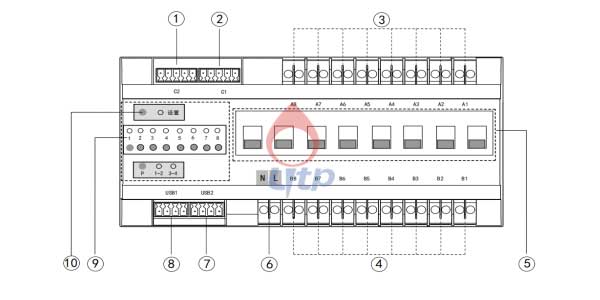

    云控主机接口说明

    接口说明:
    ①-② C1、C2安防接口。用于接入有限探测器(红外探头,门磁)出发联动检测口。
    ③-④ 8路火线输入输出,最大电流50。
    ⑤ 控制按钮开关,可手动控制8路强电的通断。
    ⑥ AC 220V 零火线输入口
    ⑦-⑧ BUS1、BUS2为总线接口。可连接网关,中控等设备进行远程控制。
    ⑨ 系统设置区。
    ⑩ 红外码学习口。

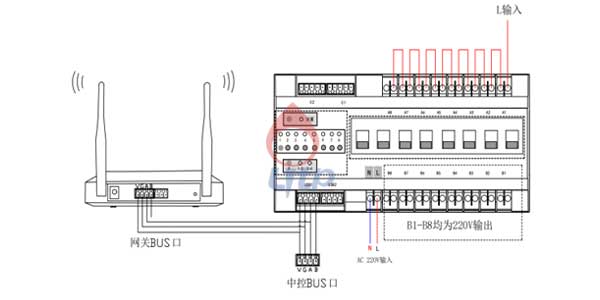

    云控主机与中控主机接线示意图:

    云控主机与中控主机接线示意图

    重要说明:云控主机可以和中控主机或者网关之间连接。以总线的方式,线序都是12V G A B

    三、智能云控主机与自发电开关配对
    1、先按下“系统设置区”的按键,“运行”指示灯切换到“设置”指示灯亮。
    2、按下“P1-8”按键,红色指示灯会在“1-2”、“3-4”、“5-6”、“7-8”之间切换。当“1-2”指示灯变亮,此时1-8的8个黑色按键对应控制“P1”和“P2”的8个强电输出口开关;
    3、任意按下后面的8个中的按键,指示灯变亮,再按下动能开关的任意按键。
    4、将“设置”切换到“运行”,无线对码完成,动能开关就可以控制灯光了。
    一个动能开关控制多路灯,多个控制动能开关控制同一路灯都可以使用上述操作方式。
    四、智能云控主机与窗帘电机配对
    1、先按下“系统设置区”的按键,“运行”指示灯切换到“设置”指示灯亮。
    2、按下“P1-8”按键,切换到“7-8”,按下电动窗帘电机上的设置按键,直到灯光闪烁,再按下动能开关的任意按键。
    3、将“设置”切换到“运行”,对码完成。
    4、每台云控主机可以控制8路无线电动窗帘。
    五、智能云控主机红外学码
    1、先按下“系统设置区”的按键,“运行”指示灯切换到“设置”指示灯闪烁状态。
    2、按下触摸屏上面已经编辑好的红外功能按键,例如:空调开、关、制冷、制热等按键,然后用空调遥控对准红外转发器学习相应的功能。
