    智能云控主机DH28使用手册

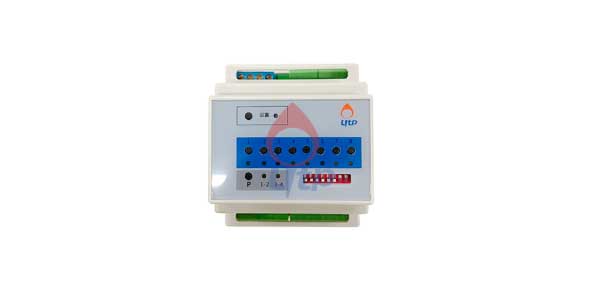

    智能云控主机DH28

    产品概述

    智能云控主机是智能控制系统的核心设备,通过无线/有线网络方式,接收智能控制终端(自发电开关、7寸触摸屏、手机、Ipad)发出的控制命令,从而输出相应的强电通断、红外(IR)或射频(RF)信号,实现对灯光、电动窗帘、影音设备、空调等家电设备的控制。

    DH28云控主机可通过动能开关或手机控制终端来实现对灯光、电动窗帘、插座、影音设备和场景的控制。通过智能控制系统配置,将接入系统的灯光、插座和智能窗帘融合成场景并存入智能系统,点按动能开关上按键就可以实现场景控制和切换。

    安装调试说明

    一、云控主机安装

    云控主机背后有卡扣,用螺丝刀轻轻撬动卡扣。固定在电箱的导轨上面即可。

    二、云控主机接口说明

    注:接线时请务必断开电源,注意安全。

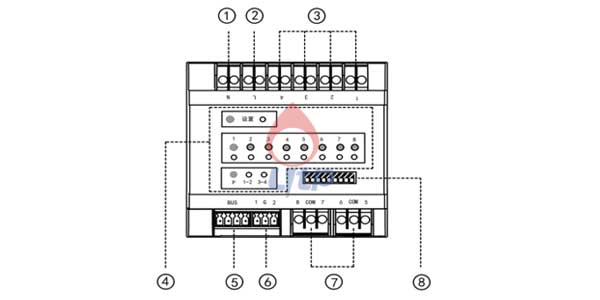

    云控主机接口说明DH28
    序号接口标识说明
    1NAC 220V 零火线输入口
    2LAC 220V 火线输入口
    31 2 3 44路220V强电输出控制口,最大功率2000W;
    4按键手动控制和设置等
    5BUSLBUS总线接口,连接物联模块或触控面板
    61 G 2I/O检测口,通过设置可以实现联动功能
    7控制口4路控制口,无电压输出,5和6共用中间COM口,7和8同样
    8ADDR地址码设置区

    三、云控主机与中控/网关接线示意图:

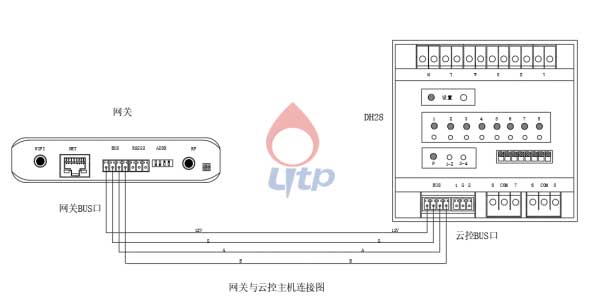

    云控主机与中控或网关接线示意图

    说明:云控主机可以和中控主机或者网关之间连接。以总线的方式连接网关凤凰端子BUS口或中控凤凰端LBUS口,线序左至右依次为12V、G、A、B;

    四、智能云控主机与自发电开关配对

    第一步:按下云控主机“系统设置区”的“设置”键(1-2秒不松手),此时指示灯变成红色。

    第二步:按下“P”按键(此时红色指示灯可以在“1-2”、“3-4”之间切换),通过P键切换至“1-2”指示灯常亮(此时1-8的前4个黑色按键即1-4按键分别对应控制主机上端1-4的4个强电输出口开关;1-8中的后4个黑色按键即5-8按键分别对应控制5-8的4个控制口。)

    第三步:根据自发电开关要控制的端口按下8个中的按键,指示灯变亮,再按下动能开关的按键。

    第四步:将“设置”切换到“运行”,无线对码完成,动能开关就可以控制灯光了。

    说明:一个动能开关控制多路灯,多个控制动能开关控制同一路灯都可以使用上述操作方式。

    五、智能云控主机与窗帘电机配对

    第一步:按下云控主机“系统设置区”的“设置”键(无需长按),此时指示灯变成红色。

    第二步:按下“P”按键,切换到“3-4”。

    第三步:按下电动窗帘电机上的设置按键,直到灯光闪烁,再按下动能开关的任意按键,电机闪烁灯熄灭。

    第四步:将“设置”切换到“运行”,对码完成。

    说明:每台云控主机可以控制8路无线电动窗帘。

    六、智能云控主机红外学码

    第一步:按下“系统设置区”的“设置”按键,待“设置”指示灯闪烁状态时松手。

    第二步:按下触摸屏上面已经编辑好的红外功能按键,例如:空调开、关、制冷、制热等按键,然后用空调遥控对准红外转发器学习相应的功能。

    免责申明:如因不可抗力或人为不当使用等原因导致产品无法正常使用,我们将不承担任何责任。但我们将会合理地协助处理,努力降低由此给客户带来的损失。本资料著作权属于广州力扑智能科技有限公司所有,未经书面许可,任何单位或个人不得以任何方式摘录、复制或翻译,侵权必究。
