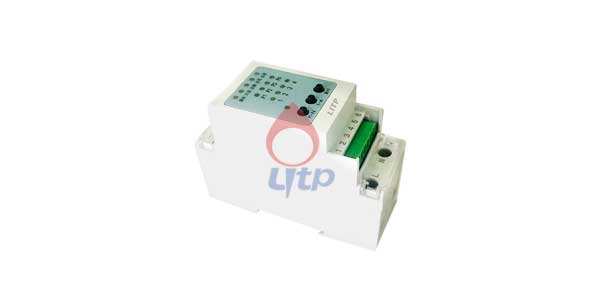

    产品概述
    智能空开可通过无线自发电开关、遥控器、手机、IPAD或集控平台进行灯光、窗帘及其它负载设备的控制。支持SUBGHZ无线协议和LP总线两种模式连接网关,可实现单开,联动开启,自定义场景模式等多种开启方式,50A磁保持继电器控制,强电控制采用过零触发方式,保护设备上电安全。带电参数传感器,能够检测电流、功率、能耗等参数,并实时同步到后台;带漏电、过压、欠压、过流和过载检测,出现这些用电安全问题时自动切断电路。
    接口说明
    一、接口说明

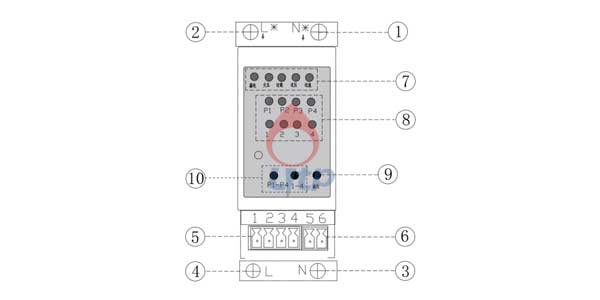

    智能空开接口说明
    序号接口标识说明
    1N*220V零线输入
    2L*220V火线输入
    3N220V零线输出
    4L220V火线输出
    51/2/3/4BUS总线接口,接口定义为12V G A B
    65/6LP-BUS总线接口,可扩展空开模块
    7警告指示灯漏电、欠压、过载、过压、过流5个警告参数,当电路出现故障时。信号指示灯会亮起
    8设置区域P1-P4选择端口,1-4选择位号
    9执行确认键
    10P1-P4、
    1-4
    选择信号指示灯,选择到哪一路时,对应的指示灯就会亮起

    安装调试说明
    二、智能空开与网关配对

    智能空开AWD50插图2

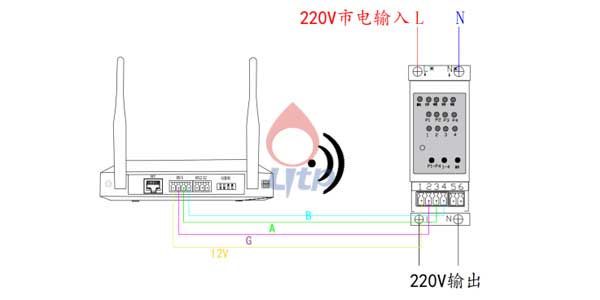

    1、LBUS总线连接。网关的BUS总线接到智能空开的总线接口上1-4口上。线序从左到右为12V G A B(如上图)。
    2、无线连接分为两种方式,一种为网关与空开单独使用,一种为网关与空开搭配中控使用:
    方式1:该情况适用于只有网关和物联设备,没有中控的条件下。

    ① 长按上图①号按键,该按键为设置键,长按10s之后,网关会生成WiFi信号,进入调试模式,手机 或者电脑连接网关WiFi,名称为APL_XXXX.密码为12345678。连接之后使用浏览器进入网页192.168.8.8。
    ② 进入网关配置界面之后,选择物联设备。再长按智能空开的执行按键3S松开,当指示灯闪烁。点击 搜索设备。设备出现在下面列表时说明匹配成功(注意在搜索前设备号应该改为3)。

    智能空开AWD50插图3

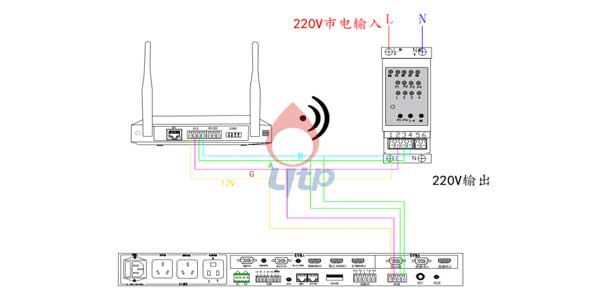

    方式2:该情况适用于网关通过485总线连接在中控的条件下(如下图)。

    智能空开AWD50插图4

    ①、打开调试软件ECTestW2.exe调试软件,电脑通过USB连接中控。发送指令来匹配物联设备.
    ②、选择USB/232,点击连接,点击发送,如果有数据返回说明连接成功。

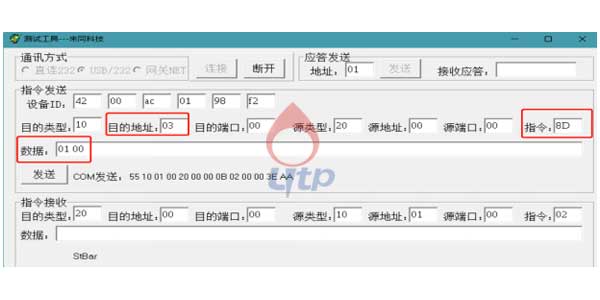

    ③、清除出厂匹配数据:选择目的地址更改为03,指令改为8D,数据改为01 00,点击发送这一步骤时为了清除出厂测试时保留的数据。

    智能空开AWD50插图5

    ④、匹配物联设备,清除完成之后,继续发送指令,目的地址改为03,指令改为8D,数据改为02 00。长按智能插座上面的开关按钮3S松开,当看到指示灯会闪烁时,点击发送。此时指示灯会停顿,并且软件会返回数据02 00。说明匹配成功。

    智能空开AWD50插图6

    使用环境及注意事项:

    • 电源 AC220V 50HZ供电,典型最大电流为 1.5A;
    • 工作环境温度范围 -10℃≤t≤50℃,工作环境湿度小于 90%RH,储存环境温度范围-20℃≤t≤70℃,储存环境湿度小于 95%RH;
    • 避免在无遮挡的室外下使用,避免阳光直晒和雨淋;
    • 严禁将天线放置在金属壳体内部,以避免出现网络断网或不稳定现象;
    • 严禁未经许可的私自拆机维修;
    • 不要用水洗或者洗涤剂直接清洁设备表面,渗入到部件内部的液体可能会导致产品故障;
    • 不要使用表面接触驱虫剂、溶剂、稀释剂或者其他挥发性物质清洁机箱;
    • 请勿撞击或用硬物敲击设备;
    • 定期用干布清洁电源插头,潮湿和灰尘可能引起火灾和触电;
    • 在使用本系统的时候,严禁在开机时对各个部件进行插拔(特别是通讯口及高清接口,这可能会人为损坏设备);
    • 在雷雨天气或长时间不使用时,请关闭电源总闸;
    • 因设备本身已做好接地处理,为有效保护设备,请在强电输入部分做好接地措施;

    免责申明:如因不可抗力或人为不当使用等原因导致产品无法正常使用,我们将不承担任何责任。但我们将会合理地协助处理,努力降低由此给客户带来的损失。本资料著作权属于广州力扑智能科技有限公司所有,未经书面许可,任何单位或个人不得以任何方式摘录、复制或翻译,侵权必究。

    广州力扑智能科技有限公司拥有最终解释权。
