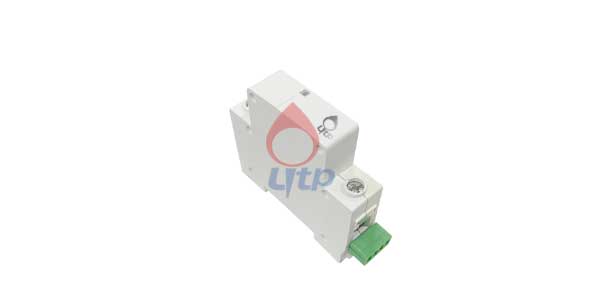

    产品概述
    智能短路器可通过无线自发电开关、遥控器、手机、IPAD或集控平台进行灯光、窗帘及其它负载设备的控制。支持SUBGHZ无线协议和LBUS总线两种模式连接网关,可实现单开,联动开启,自定义场景模式等多种开启方式,50A磁保持继电器控制,强电控制采用过零触发方式,保护设备上电安全。带电参数传感器,能够检测电流、功率、能耗等参数,并实时同步到后台;带漏电、过压、欠压、过流和过载检测,出现这些用电安全问题时自动切断电路。
    接口说明

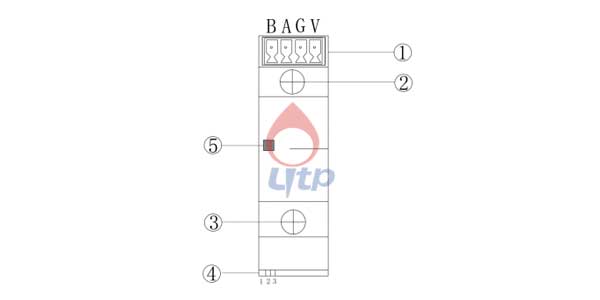

    智能断路器AWD80接口说明
    序号接口标识说明
    1V G A BLBUS总线,可与智能空开或者中控连接
    2L*220V火线输入
    3L220V火线输出
    41/2/3设备调试口
    5指示灯设备通断指示灯,灯亮时导通,熄灭时断开

    安装调试说明
    一、智能断路器的连接方式
    1、智能断路器配合智能空开使用
    (1)、无线连接:智能空开与网关无线匹配时匹配步骤如下:

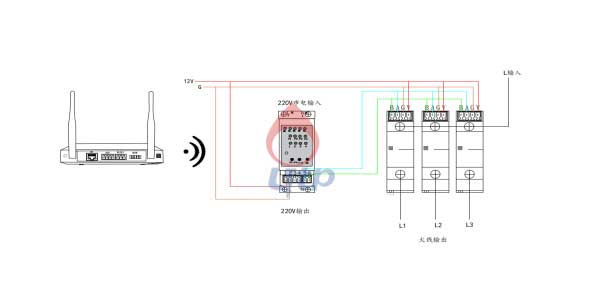

    无线连接:智能空开与网关无线匹配

    首先空开在断电的状态下短路调试口的1和2脚,然后再给空开上电直流12V,接着按P1-P4选择端口,选择P1。再按1-4,选择2,点击执行,即可绑定成功。
    (说明:智能空开和智能断路器除了220V输入,还需要12V供电才能配合使用。)

    (2)、有线连接:智能空开与中控/网关有线连接匹配步骤如下:

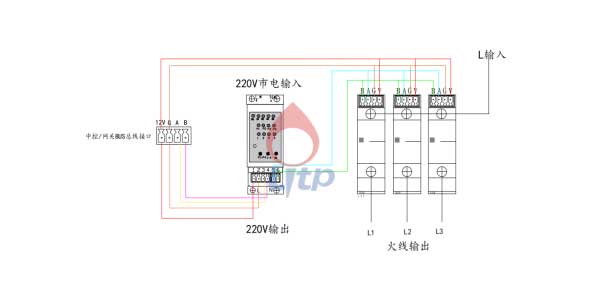

    有线连接:智能空开与中控或网关有线连接

    首先,空开在断电的状态下短路调试口的1和2脚,然后再给空开上电直流12V,接着按P1-P4选择端口,选择P1。再按1-4,选择2,点击执行,即可绑定成功。
    (说明:有线连接时12V电可由中控或者网关供给智能空开和智能断路器。)

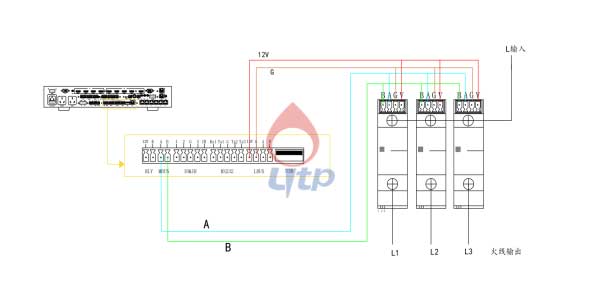

    2、智能断路器配合中控使用

    智能断路器AWD80插图4

    (1)、打开调试软件ECTestW2.exe调试软件,电脑通过USB连接中控。发送指令来匹配物联设备.
    (2)、选择USB/232,点击连接,点击发送,如果有数据返回说明连接成功。
    (3)、清除出厂匹配数据:选择目的地址更改为03,指令改为8D,数据改为01 00,点击发送
    这一步骤时为了清除出厂测试时保留的数据。

    智能断路器AWD80插图5

    (4)、匹配物联设备,清除完成之后,继续发送指令,目的地址改为03,指令改为8D,数据改为02 00。长按智能插座上面的开关按钮3S松开,当看到指示灯会闪烁时,点击发送。此时指示灯会停顿,并且软件会返回数据02 00。说明匹配成功。

    智能断路器AWD80插图6

    免责申明:如因不可抗力或人为不当使用等原因导致产品无法正常使用,我们将不承担任何责任。但我们将会合理地协助处理,努力降低由此给客户带来的损失。本资料著作权属于广州力扑智能科技有限公司所有,未经书面许可,任何单位或个人不得以任何方式摘录、复制或翻译,侵权必究。

    广州力扑智能科技有限公司拥有最终解释权。
