    智能插座PWS120
    智能插座PWS120

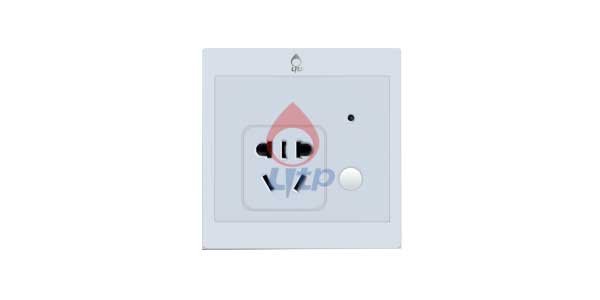

    产品概述
    智能插座可通过无线开关,遥控器,手机,IPAD或者集控平台来远程控制。可通过SUBGHZ协议无线连接网关,可实现单开,联动开启,自定义场景模式多种开启方式。带有20A磁保持继电器控制,强电控制采用过零触发方式,保护设备用电安全。

    调试说明
    一、产品结构及连线
    注:接线时请务必断开电源,注意安全。

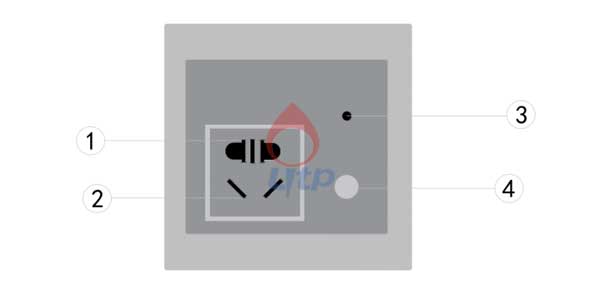

    智能插座PWS120正面接口说明

    正面接口说明:
    ①、国标两插
    ②、国标三插
    ③、信号指示灯
    ④、手动控制开关

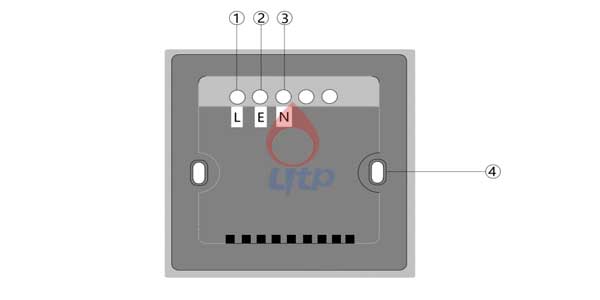

    智能插座PWS120背面接口说明

    背面接口说明:
    ①、L火线输入
    ②、N零线输入
    ③、E底线输入
    ④、固定卡口

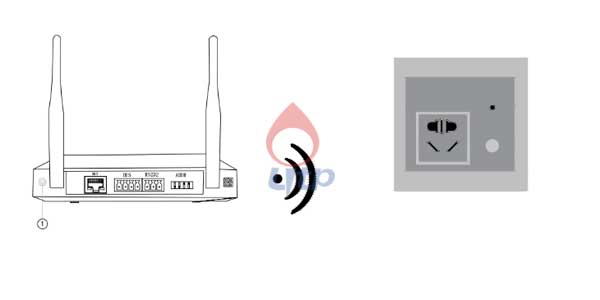

    二、插座与网关的连接方式
    1、网关与智能插座之间采用的是无线连接的方式,传输距离在无遮挡的情况下可以达到50M。

    插座与网关的连接方式

    三、智能插座与网关之间匹配
    方式1:

    说明:该情况适用于只有网关和物联设备,没有中控的条件下。
    1、长按上图①号按键,该按键为设置键,长按10s之后,网关会生成WiFi信号,进入调试模式,手机或者电脑连接网关WiFi,名称为APL_XXXX.密码为12345678。连接之后使用浏览器进入网页192.168.8.8。

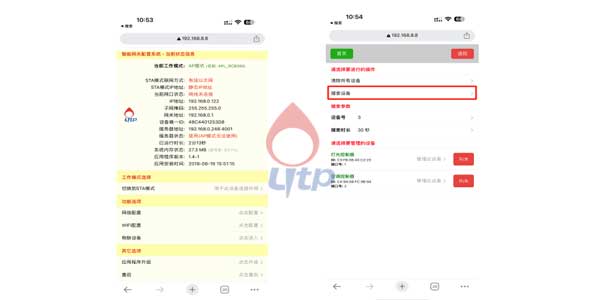

    2、进入网关配置界面之后,选择物联设备。再长按智能插座的手动控制开关3S松开,当指示灯闪烁。点击 搜索设备。设备出现在下面列表时说明匹配成功(注意在搜索前设备号应该改为3)。

    网关和物联设备

    方式2:
    说明:该情况适用于网关通过485总线连接在中控的条件下。
    1、打开调试软件ECTestW2.exe调试软件,电脑通过USB连接中控。发送指令来匹配物联设备.
    2、选择USB/232,点击连接,点击发送,如果有数据返回说明连接成功。

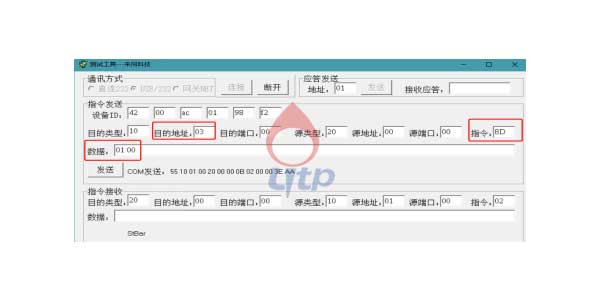

    3、清除出厂匹配数据:选择目的地址更改为03,指令改为8D,数据改为01 00,点击发送
    这一步骤时为了清除出厂测试时保留的数据。

    智能插座PWS120插图5

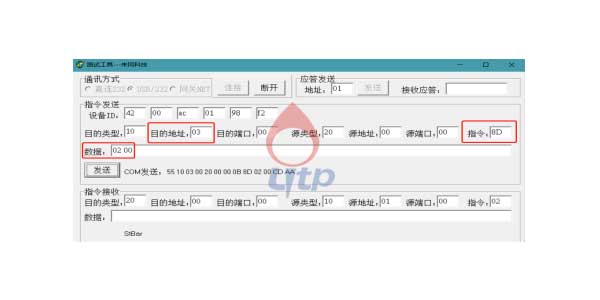

    4、匹配物联设备,清除完成之后,继续发送指令,目的地址改为03,指令改为8D,数据改为02 00。长按智能插座上面的开关按钮3S松开,当看到指示灯会闪烁时,点击发送。此时指示灯会停顿,并且软件会返回数据02 00。说明匹配成功。

    智能插座PWS120插图6

    免责申明:如因不可抗力或人为不当使用等原因导致产品无法正常使用,我们将不承担任何责任。但我们将会合理地协助处理,努力降低由此给客户带来的损失。本资料著作权属于广州力扑智能科技有限公司所有,未经书面许可,任何单位或个人不得以任何方式摘录、复制或翻译,侵权必究。

    广州力扑智能科技有限公司拥有最终解释权。
