    多媒体中央控制系统:控制面板TC17

    产品概述
    多媒体中央控制系统:控制面板TC17 是17键触摸控制,非普通PVC薄膜开关面板,具有防水、防尘、防静电、运行效率更高等特点。搭配SM/MC系列中控使用,实现对教室的多媒体设备进行控制,可一键启动或者关闭教室多媒体设备,也可单独对某个设备进行控制以及信号切换。操作简单,极大的减少用户在开关多个设备时产生的麻烦。 面板结构空间占用小,安装简单,适用于平嵌安装,可满足户内、半户外环境下使用。
    接口说明
    一、面板按键说明

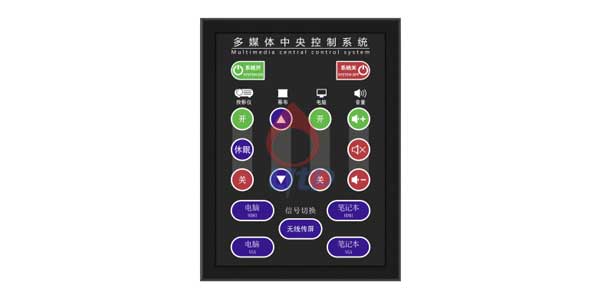

    控制面板TC17按键说明
    序号接口标识说明
    1系统开系统开按键,按下时一键启动教室设备多媒体设备。可通过调试软件自定义所需要开关的设备。
    2系统关系统关按键,按下时一键关闭教室设备多媒体设备。可通过调试软件自定义所需要开关的设备。
    3投影开投影机开机
    4休眠投影机休眠
    5投影关投影机关机
    6幕布升电动幕上升
    7屏幕降电动幕下降
    8电脑开讲台电脑开机
    9电脑关讲台电脑关机
    10音量+总音量加
    11静音静音
    12音量-总音量减
    13电脑HDMI音视频信号切换至矩阵的HDMI1通道
    14笔记本HDMI音视频信号切换至矩阵的HDMI2通道
    15无线传屏音视频信号切换至矩阵的HDMI3通道
    16电脑VGA音视频信号切换至矩阵的VGA1通道
    17笔记本VGA音视频信号切换至矩阵的VGA2通道

    二、面板与中控连接图

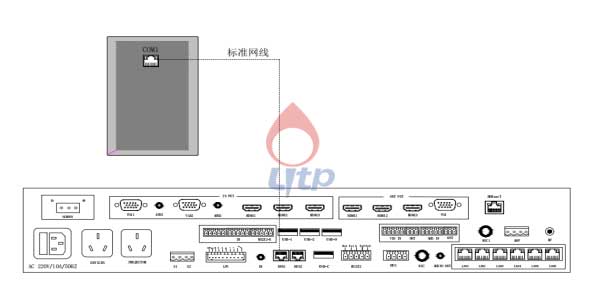

    控制面板TC17与中控连接图

    重要说明:多媒体中央控制系统的面板背后COM口为485总线接口,在连接中控时取用标准网线将COM口与中控的背后的标有BUS1的网口连接即可,少部分中控接T-PAD口,面板在出厂时会贴有标签(对应接即可)。切不可接到中控交换机上,如若接错会烧坏面板的485口。
