    多媒体中控控制系统:控制面板T12RF

    产品概述
    多媒体中控控制系统:控制面板T12RF 是12键电容触摸控制面板,带背光指示;集成读卡器,放卡开机,取卡关机;可选带时钟。具有防水、防尘、防静电、运行效率更高等特点。搭配SM/MC系列中控使用,实现对教室的多媒体设备进行控制,可一键启动或者关闭教室多媒体设备,也可单独对某个设备进行控制以及信号切换。操作简单,极大的减少用户在开关多个设备时产生的麻烦。 面板结构空间占用小,安装简单,适用于平嵌安装,可满足户内、半户外环境下使用。
    接口说明

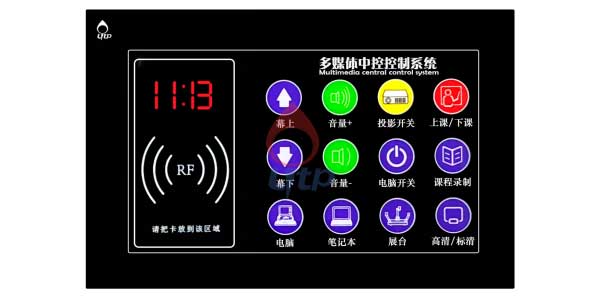

    一、面板按键说明

    多媒体中控控制面板T12RF
    序号接口标识说明
    1上课/下课系统开/关按键,按下时一键启动/关闭教室设备多媒体设备。可通过调试软件自定义所需要开关的设备。
    2投影开关投影机开关按键。按下灯亮投影机打开,按下灯灭时投影机关闭。
    3音量+总音量加
    4音量-总音量减
    5幕布升电动幕上升
    6幕布降电动幕下降
    7电脑开关讲台电脑开关机按键,按下灯亮时电脑开机,按下灯灭时电脑关机
    8课程录制当中控接入录播时可控制录播的开始录制等功能
    9电脑音视频信号切换至讲台电脑,默认为HDMI1
    10笔记本音视频信号切换至讲台笔记本,默认为HDMI2
    11展台自定义信号切换按键,默认为VGA1
    12高清/标清自定义信号切换按键,默认为VGA2
    13电子时钟区域显示当前时间
    14刷卡区域教室刷卡区域,放卡上课,取卡下课。

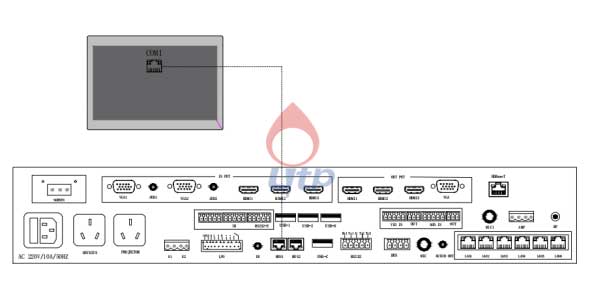

    二、多媒体中控控制系统:控制面板T12RF与中控连接图

    多媒体中控面板T12RF与中控连接图

    重要说明:多媒体中控控制系统面板T12RF背后COM口为485总线接口,在连接中控时取用标准网线将COM口与中控的背后的标有BUS1的网口连接即可,少部分中控接T-PAD口,面板在出厂时会贴有标签(对应接即可)。切不可接到中控交换机上,如若接错会烧坏面板的485口。

    免责申明:如因不可抗力或人为不当使用等原因导致产品无法正常使用,我们将不承担任何责任。但我们将会合理地协助处理,努力降低由此给客户带来的损失。本资料著作权属于广州力扑智能科技有限公司所有,未经书面许可,任何单位或个人不得以任何方式摘录、复制或翻译,侵权必究。

    广州力扑智能科技有限公司拥有最终解释权。
