产品概述
多媒体控制系统:控制面板MB16是16个薄膜开关面板,具有防水、防尘、防静电、运行效率更高等特点。搭配SM/MC系列中控使用,实现对教室的多媒体设备进行控制,可一键启动或者关闭教室多媒体设备,也可单独对某个设备进行控制以及信号切换。操作简单,极大的减少用户在开关多个设备时产生的麻烦。 面板结构空间占用小,安装简单,适用于平嵌安装,可满足户内、半户外环境下使用。
接口说明
一、面板按键说明
序号 | 接口标识 | 说明 |
1 | 系统 | 系统开关按键,按下时一键启动教室设备多媒体设备,再次按下时一键关闭教室多媒体设备。也可通过调试软件自定义所需要开关的设备。 |
2 | 电子锁 | 讲台电子锁开关按键 |
3 | 电脑 | 讲台电脑开关按键 |
4 | 投影开 | 投影机开机按键 |
5 | 投影关 | 投影机关机按键 |
6 | 屏幕升 | 电动幕上升按键 |
7 | 屏幕降 | 电动幕下降按键 |
8 | 话筒音量+ | 主机接入话筒时可控制话筒音量增加 |
9 | 话筒音量- | 主机接入话筒时可控制话筒音量减小 |
10 | 音量+ | 总音量加按键 |
11 | 音量- | 总音量减按键 |
12 | AV | 音视频信号切换按键,可根据不同主机设备自定义输入设备,默认为() |
13 | 展台 | 音视频信号切按键,可根据不同主机设备自定义输入设备,默认为() |
14 | 自动 | 音视频信号切按键,可根据不同主机设备自定义输入设备,默认为() |
15 | 台式电脑 | 音视频信号切按键,可根据不同主机设备自定义输入设备,默认为() |
16 | 笔记本 | 音视频信号切换按键,可根据不同主机设备自定义输入设备,默认为() |

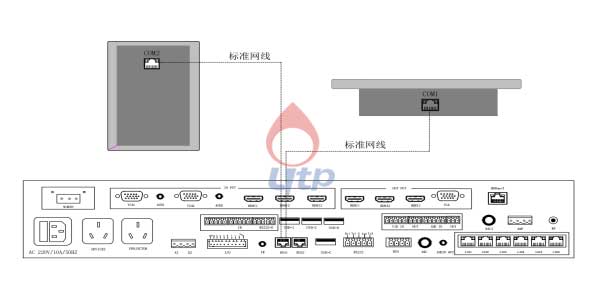

二、多媒体控制系统:控制面板MB16与中控连接图
说明:1、多媒体控制系统:控制面板面板背后()与()口功能相同,均为()总线接口,使用标准直通网线连接中控主机;
2、COM1/COM2其中一口与中控()网口连接即可,少部分中控接()口,面板在出厂时会贴有标签(对应接即可)。
3、面板切勿接到中控交换机端口上,否则面板端口会损坏。
使用环境及注意事项:
- 工作环境温度范围 -10℃≤t≤50℃,工作环境湿度小于 90%RH,储存环境温度范围-20℃≤t≤70℃,储存环境湿度小于 95%RH;
- 避免在无遮挡的室外下使用,避免阳光直晒和雨淋;
- 严禁将天线放置在金属壳体内部,以避免出现网络断网或不稳定现象;
- 严禁未经许可的私自拆机维修;
- 不要用水洗或者洗涤剂直接清洁设备表面,渗入到部件内部的液体可能会导致产品故障;
- 不要使用表面接触驱虫剂、溶剂、稀释剂或者其他挥发性物质清洁机箱;
- 请勿撞击或用硬物敲击设备;
- 定期用干布清洁电源插头,潮湿和灰尘可能引起火灾和触电;
- 在使用本系统的时候,严禁在开机时对各个部件进行插拔(特别是通讯口及高清接口,这可能会人为损坏设备);
- 在雷雨天气或长时间不使用时,请关闭电源总闸;
- 因设备本身已做好接地处理,为有效保护设备,请在强电输入部分做好接地措施;
免责申明:如因不可抗力或人为不当使用等原因导致产品无法正常使用,我们将不承担任何责任。但我们将会合理地协助处理,努力降低由此给客户带来的损失。本资料著作权属于广州力扑智能科技有限公司所有,未经书面许可,任何单位或个人不得以任何方式摘录、复制或翻译,侵权必究。
广州力扑智能科技有限公司拥有最终解释权。
