    多媒体中控系统:控制面板KT16

    产品概述
    多媒体中控系统:控制面板KT16是16个薄膜开关面板,具有防水、防尘、防静电、运行效率更高等特点。搭配SM/MC系列中控使用,实现对教室的多媒体设备进行控制,可一键启动或者关闭教室多媒体设备,也可单独对某个设备进行控制以及信号切换。操作简单,极大的减少用户在开关多个设备时产生的麻烦。 面板结构空间占用小,安装简单,适用于平嵌安装,可满足户内、半户外环境下使用。
    接口说明
    一、多媒体中控系统:控制面板KT16按键说明

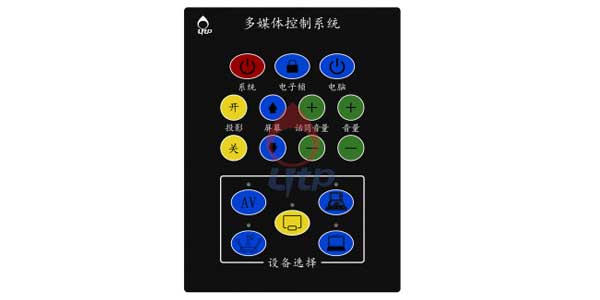

    多媒体中控系统控制面板KT16按键说明
    序号接口标识说明
    1系统系统开关按键,按下时一键启动教室设备多媒体设备,再次按下时一键关闭教室多媒体设备。也可通过调试软件自定义所需要开关的设备。
    2电子锁讲台电子锁开关按键
    3电脑讲台电脑开关按键
    4投影开投影机开机按键
    5投影关投影机关机按键
    6屏幕升电动幕上升按键
    7屏幕降电动幕下降按键
    8话筒音量+主机接入话筒时可控制话筒音量增加
    9话筒音量-主机接入话筒时可控制话筒音量减小
    10音量+总音量加按键
    11音量-总音量减按键
    12AV音视频信号切换按键,可根据不同主机设备自定义输入设备,默认为VGA1
    13展台音视频信号切按键,可根据不同主机设备自定义输入设备,默认为VGA2
    14自动音视频信号切按键,可根据不同主机设备自定义输入设备,默认为HDMI3
    15台式电脑音视频信号切按键,可根据不同主机设备自定义输入设备,默认为HDMI1
    16笔记本音视频信号切换按键,可根据不同主机设备自定义输入设备,默认为HDMI2

    二、多媒体中控系统:控制面板KT16与中控连接图

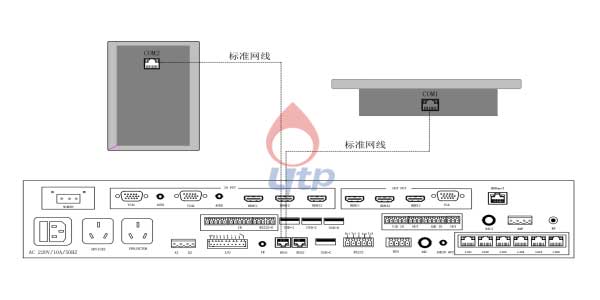

    多媒体中控系统控制面板KT16与中控连接图

    1、面板背后COM1与COM2口功能相同,均为485总线接口,使用标准直通网线连接中控主机;
    2、COM1/COM2其中一口与中控BUS1网口连接即可,少部分中控接T-PAD口,面板在出厂时会贴有标签(对应接即可)。
    3、多媒体中控系统控制面板KT16切勿接到中控交换机端口上,否则面板485端口会损坏。
