    空调控制器PR150使用说明

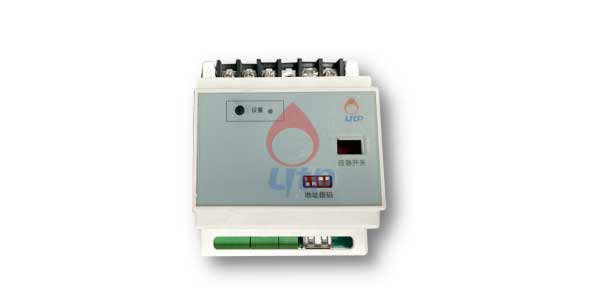

    空调控制器PR150

    产品概述
    PR150空调控制器,采用一路50A继电器控制,强电控制采用过零触发方式,保护设备上电安全。支持漏电、过压、欠压及过流过载检测,出现用电安全时自动切断空调电路,配置温湿度传感器,能够实现根据教室对应区域的温湿度智能开关空调,PR150空调控制器可通过无线自发电开关、遥控器、手机、IPAD或集控平台及行负载设备的控制。
    调试说明
    一、产品结构及连线
    注:接线时请务必断开电源,注意安全。

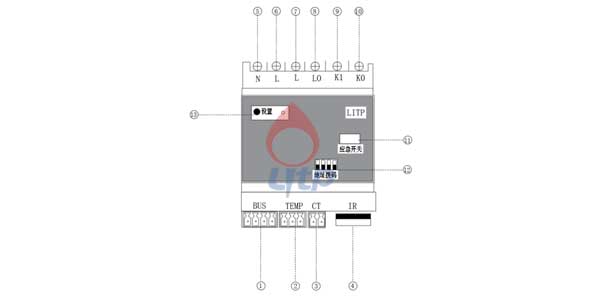

    空调控制器PR150结构及连线
    序号接口标识说明
    1BUSBUS总线接口,连接物联模块或中控引脚:左至右依次为12V、G-地、BUS-A、BUS-B;
    2TEMP温度传感器检测接口,选配;
    3CT漏电检测接口;
    4IRUSB红外转发器接口;
    5N220V零线接入;
    6L220V火线接入;
    7L220V火线恒输出;
    8L0K1,L0短路可检测电路电压等参数;
    9K1K1,L0短路可检测电路电压等参数;
    10K0220V可控火线输出,接空调电源;
    11应急开关手动控制空调控制器的继电器开关;
    12地址拨码地址码设置区;
    13设置设置按键,用于匹配网关;

    二、空调控制器与网关的连接方式
    空调控制器与网关之间可选择无线或有线即485总线两种连接方式。无线在无遮挡的情况下可达到50M传输距离。当无线距离过远或者存在有遮挡物影响信号时可选择使用有线即485总线的方式通讯,保证设备稳定性。以下是两种连接方式的示意图。

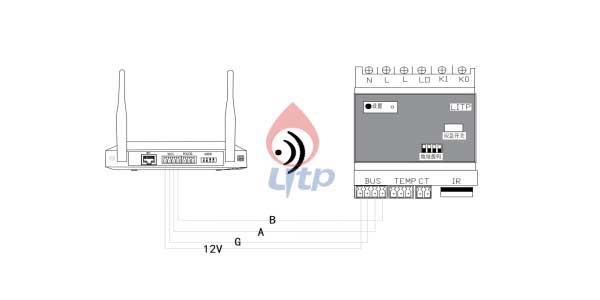

    空调控制器PR150与网关的连接方式

    三、空调控制器外部接线方式
    说明:空调控制器只适合控制220V的空调电源。

    空调控制器PR150外部接线方式
