    开合电动窗帘电机A60

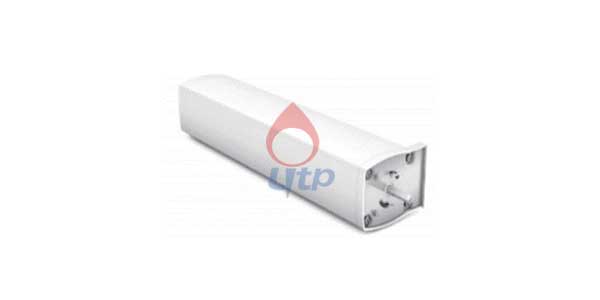

    开合电动窗帘电机A60插图

    产品概述
    电动窗帘电机配合窗帘轨道使用。通过后台或者手机APP,小程序可实现远程控制,定时控制以及联动控制。停电时支持手拉启动以及停电手拉功能,不影响窗帘常规的手动使用功能,支持最大承重为50KG。电动窗帘电机拥有外形美观,超长寿命,静音能力强,无线遥控控制灵敏,手机后台远程控制等多项优点。

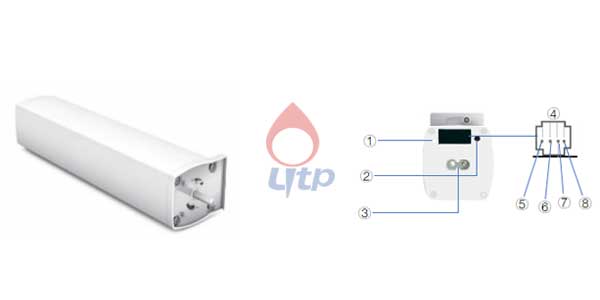

    接口说明

    开合电动窗帘电机A60插图1
    序号接口标识说明
    1指示灯熄灭时为正常工作状态,常亮时为匹配模式
    2设置键长按进入匹配模式
    3电源接口220V输入
    4干触点RJ11接口,干触点外部控制接口。
    5公共线公共线与其他三根线短路时会触发不同操作
    6停止线停止线与公共线短路时电机停止动作
    7正转线正转线与公共线短路时电机正转
    8反转线反转线与公共线短路时电机反转

    调试说明
    一、主要功能
    1、停电可手拉
    2、手拉窗帘启动
    3、电子自动限位
    4、换向功能
    5、遇异常阻力停机

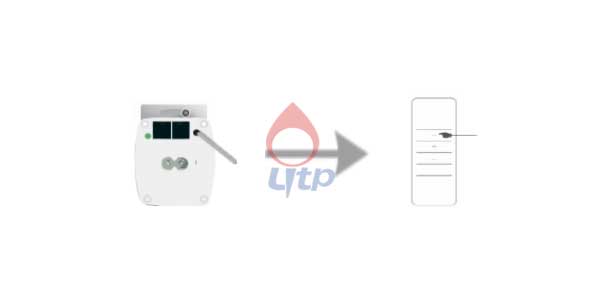

    二、匹配遥控器

    开合电动窗帘电机A60插图2

    1、遥控器学码

    电机通电状态 :长按2秒电机【设置键】电机指示灯常亮后,按下遥控器【开窗帘键】 指示灯闪灭后 ,对码成功。

    2、遥控器删码

    电机通电状态 :长按2秒电机【设置键】,电机指示灯常亮后,按下遥控器【关窗帘键】 指示灯闪灭后 ,删码成功。

    3、遥控器开关换

    电机通电状态 :长按2秒电机【设置键】电机指示灯常亮后,按下遥控器【窗帘停止键】 指示灯闪灭后 ,换向成功。

    4、恢复出厂

    电机通电状态 :长按2秒电机【设置键】  电机指示灯常亮后松开,再长按5秒电机【设置键】  指示灯闪灭后 ,恢复原厂设置

    注 :如果没有遥控器 ,可长按电机【设置键】 5秒;指示灯闪灭后 ,换向成功。

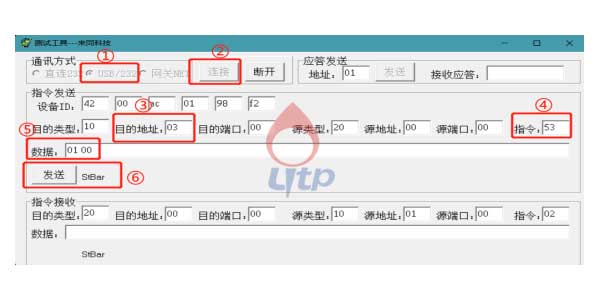

    三、匹配网关
    匹配步骤如下:
    1、打开调试软件ECTestW2.exe调试软件,电脑通过USB连接中控。发送指令来匹配物联设备.
    2、选择USB/232,点击连接,点击发送,如果有数据返回说明连接成功。
    3、长按电机设置键1S,指示灯变为绿色常亮,电机会进入匹配模式。(常亮的时间为10S左右,必须要10S内完成以下操作)
    4、打开软件,目的地址改为03,指令改为53,数据改为01 00,指示灯常亮的情况下电机发送,绿色指示灯熄灭表示成功(操作①-⑥)。

    开合电动窗帘电机A60插图3

    三、相关指令
    按顺序匹配电机,第一个匹配的电机,则指令为:(具体请联系客户)

    免责申明:如因不可抗力或人为不当使用等原因导致产品无法正常使用,我们将不承担任何责任。但我们将会合理地协助处理,努力降低由此给客户带来的损失。本资料著作权属于广州力扑智能科技有限公司所有,未经书面许可,任何单位或个人不得以任何方式摘录、复制或翻译,侵权必究。

    广州力扑智能科技有限公司拥有最终解释权。
