    多媒体会议中控:融合终端主机PGMⅡ

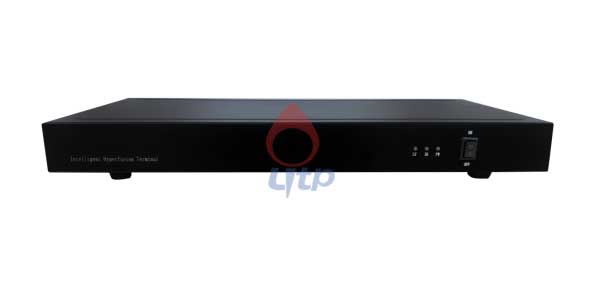

    多媒体会议中控:融合终端主机PGMⅡ插图

    产品概述
    多媒体会议中控:PGM II融合控制系统主机采用多个同步运行的内嵌式处理器,内置了大容量内存和存储FLASH,可高速运算复杂的逻辑指令,强大的内置可编程接口,使PGM II可以控制几乎所有的外接设备(包括第三方设备),可实现一键发多代码等逻辑控制。支持3路LP-BUS控制总线,可扩充达256个网络设备。可通过扩展以太网控制接口实现计算机远程控制。
    接口说明

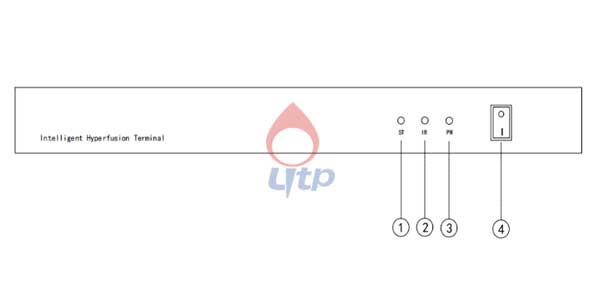

    一、多媒体会议中控:融合终端主机PGMⅡ前面板接口说明

    多媒体会议中控:融合终端主机PGMⅡ插图1
    序号接口标识说明
    1ST状态显示灯
    2IR红外学习接收口
    3PW电源指示灯
    4电源指按键主机电源开关

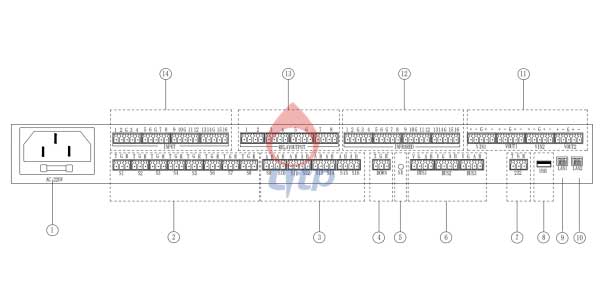

    二、多媒体会议中控:融合终端主机PGMⅡ后面板接口说明

    多媒体会议中控:融合终端主机PGMⅡ插图2
    序号接口标识说明
    1AC 220V设备电源接口
    2S1-S88路232码控制口,可独立控制8种不同设备,T为发送口,G为地,R为接收口
    3S9-S168路485控制口,可独立控制8种不同设备
    4DOWN主机通过该口和电脑连接进行程序升级
    5SE重置按钮
    6BUS1-BUS3BUS1、BUS2、BUS3为485总线接口,可与其他物联设备如触摸屏、云控主机等设备连接,线序为12V G A B
    7232232控制口,可控制其他232设备,也可以做为中控程序的下载
    8USB主机可通过USB口与和电脑连接,进行设备调试
    9LAN1中控内部网络接口
    10LAN2平板接收模块网络接口
    11VIN1、VOUT1VIN2、VOUT2立体声道音量调节控制口,可以调节左右声道音量大小,VIN为音道输入口,VOUT为音道输出口
    12INFRARED红外发射口,4路红外发射端口可发射红外信号独立控制多路设备,例如空调、电视机等。G为4路公共接地端子
    13RELAY OUT立体声道音量调节控制口,可以调节左右声道音量大小,VIN为音道输入口,VOUT为音道输出口
    14INPUT安防输入口,通过编程可以实现触发联动功能

    一、多媒体会议中控:融合终端主机PGMⅡ调试说明
    1、准备工具及软件:USB数据线(双公头)、USB驱动(USB转RS232驱动)、ECdownW软件包。
    2、调试电脑通过USB连接中控USB接口。

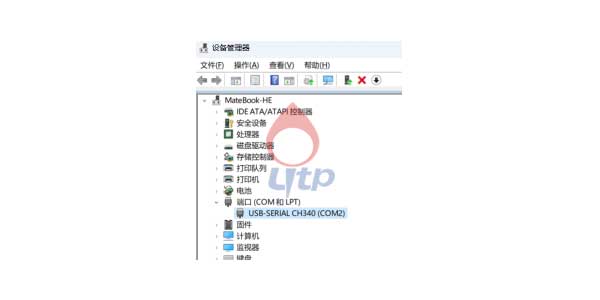

    3、调试电脑安装USB驱动,安装完成后在电脑设备管理器查看是否安装成功。如下图所示

    多媒体会议中控:融合终端主机PGMⅡ插图3

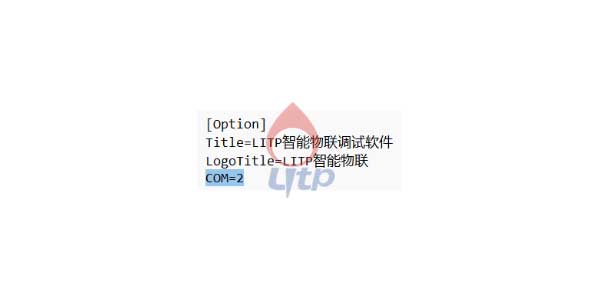

    4、打ECdownW软件根目录,修改“Linfo.ini”配置文件里的“COM=”后的端口值与本机安装后显示的端口一致后保存。如下图所示

    多媒体会议中控:融合终端主机PGMⅡ插图4

    5、打开“ECdownW”软件包,远择连接方式为“USB/232”,点击“连接”按钮,如未报错,表示连接成功;若安装失败,点击连接会弹出“Error opening serial port” 打开串口错误的提示,此时检查端口及连接线。
    6、ECdownW软件说明,此软件主要用来给中控下载指令和参数,将编写好的指令保存至中控主机内。
    (1)、下载指令表:表示下载指令文档LTabCmd1.ini
    (2)、下载场景指令:表示下载场景文档LSceneCmd1.ini
    (3)、下载设备参数:表示下载232码编写文档Lnode1.ini
    下载过程10秒就可以完成,过程种如果没有弹出错误窗口表示下载成功,若下载过程出现错误弹窗则表示对应文档编写有误。
    二、配置中控IP及服务器
    中控出厂默认IP地址为192.168.1.7/255.255.255.0,使用WEB浏览器,打开管理IP(192.168.1.7),可对中控主机进行IP更改及服务器设置。设定好IP地址后在密码输入框输入默认的修改密码(12345678),点击保存并重启,重启后新设定IP生效。
    参数说明:
    1、IP: 填写固定的IP地址,以网关接入的网络IP段为主。
    2、子网掩码:一般使用24位字网掩码(255.255.255.0),实际根据现场接入的局域网填写对应的子网掩码。
    3、网关:据现场实际网络环境,填写路由器IP,示例192.168.0.1。
    4、服务器IP:填写ARP服务器的IP地址。
    5、传输密码:设备之间通讯密码,默认即可。
    6、设备端口:本机通讯端口,默认使用固定端口4001。
    7、服务器端口:写ARP服务器的端口号,固定端口为4001。
    8、远程开机MAC:远程开机的物理地址。
    9、获取IP模式:DHCP自动获取(从现有局域网的DHCP服务器获取IP给网关使用);手动模式获取IP(根据使用现场局域网环境指定一个固定IP)。
    10、静态地址:指定一个固定的IP地址给网关使用;
    11、数据传输模式:默认使用无密码模式,若使用有密码模式,服务器及互联设备均要启用且密码需相同,无特殊需求建议使用无密码模式。
    常用指令说明
    在进行中控编程时,使用的指令填写,默认情况下只用到目的类型、目的地址、端口、指令及数据(ECtest软件中涉及的源类型、源地址及源端口无特殊情况说明不用填写),(想了解更多信息,可以联系客服人员)
